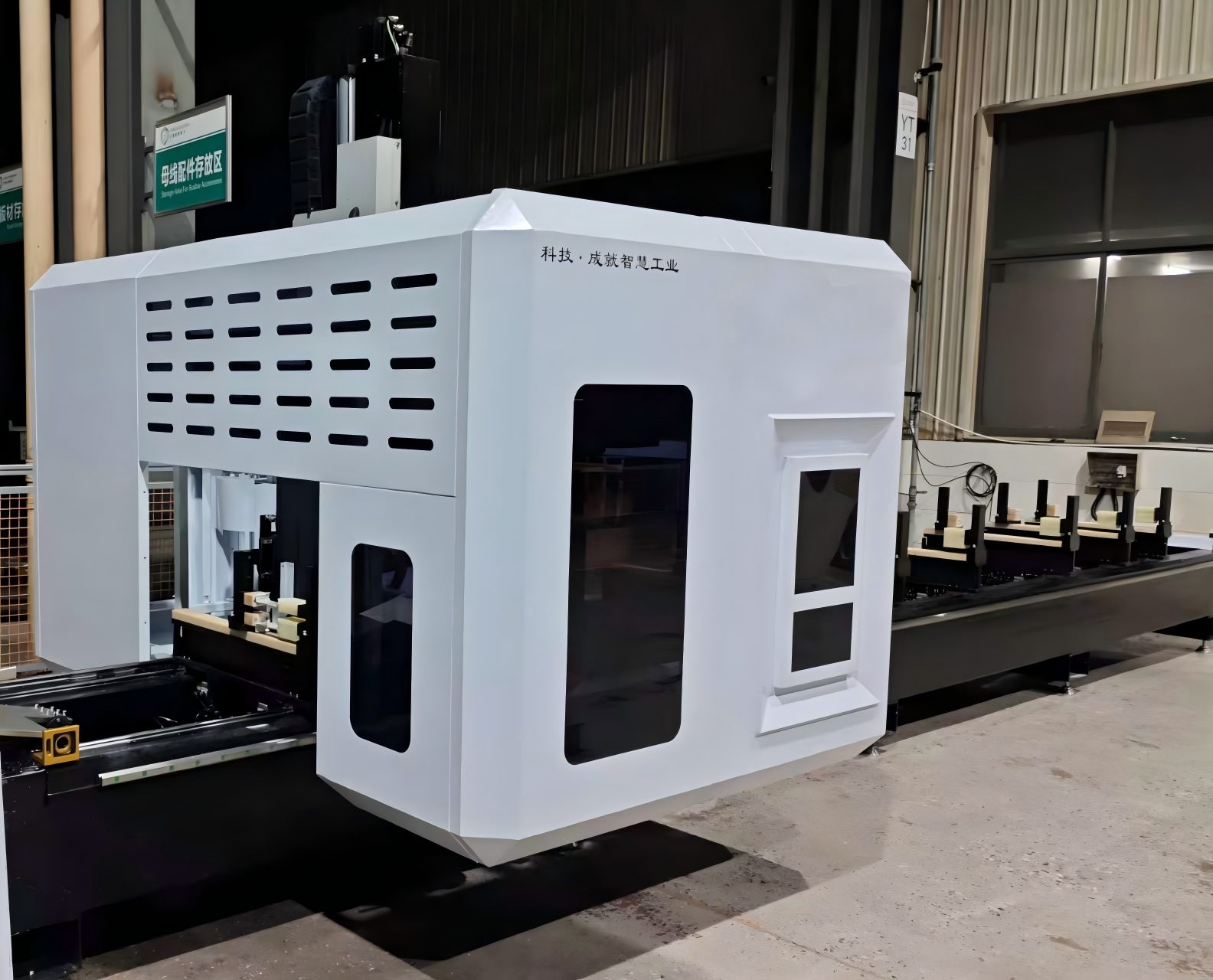

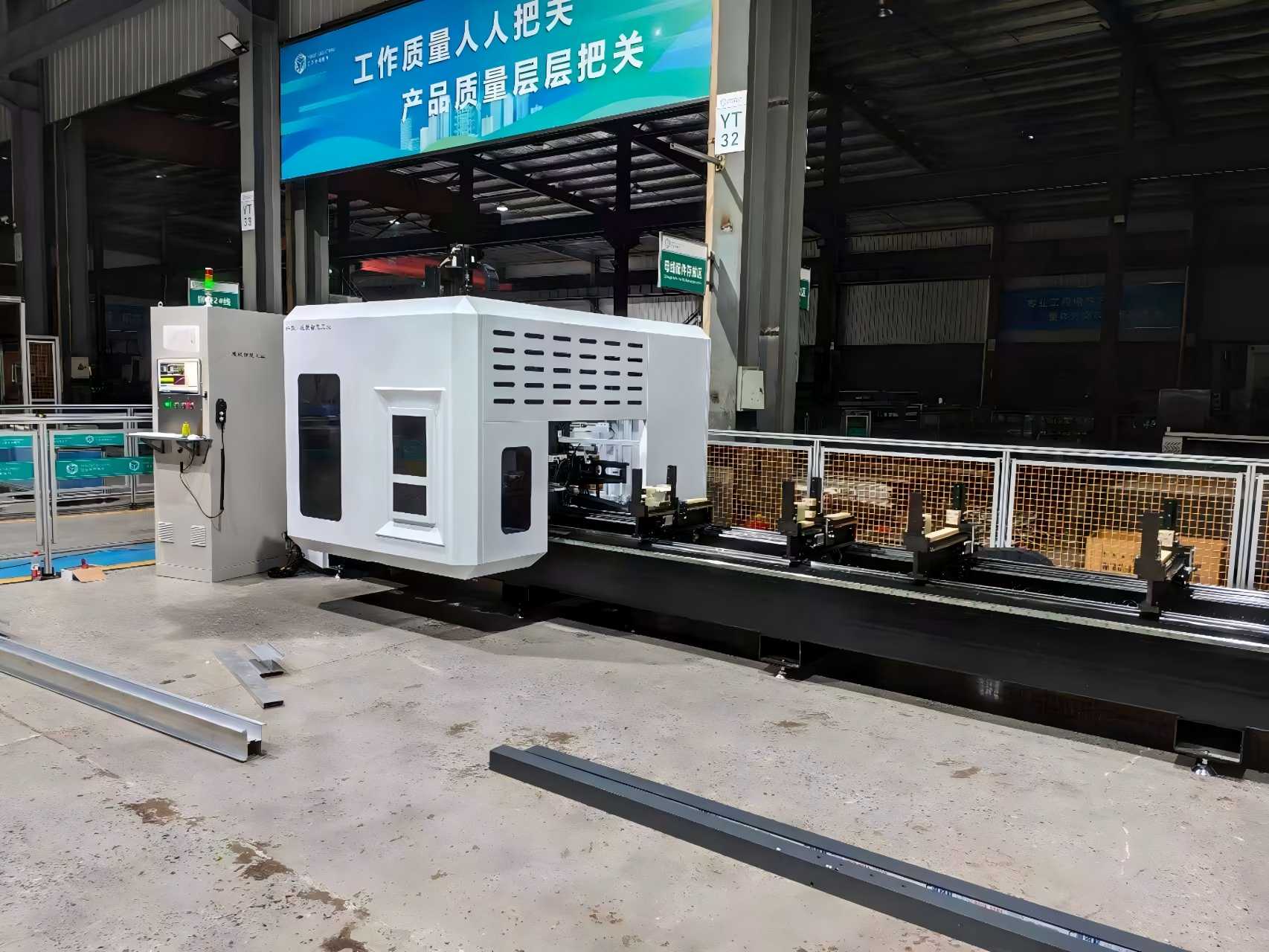

Visokohitrostni 5-osni portalni obdelovalni center za izdelavo zavesnih sten

Naš 5-osni portalni obdelovalni center visoke trdnosti je namensko izdelan za industrijo arhitekturnih zaves in fasad. Odličen je pri obdelavi aluminijastih profilov velikega formata, enotnih stenskih zaves in kompleksnih geometrij z natančnostjo pozicioniranja ±0,05 mm. Zasnovan za visokohitrostno rezkanje, vrtanje, narezovanje navojev in rezanje, znatno izboljša učinkovitost izdelave, hkrati pa zagotavlja vrhunsko kakovost površine. Certifikat CE s celovito poprodajno podporo.

Ključne značilnosti

• 5-osna simultana obdelava – idealno za kompleksne fasadne geometrije in 3D konture.

  Močna portalna struktura – visoka togost in odlično dušenje tresljajev za dolgotrajno natančnost.

  Obdelovalno območje velikega formata – podpira prevelike stenske zavese, stebre in prečke.

  Visokohitrostno vreteno – optimizirano za obdelavo aluminijastih in jeklenih profilov.

  Samodejni menjalnik orodij (ATC) – skrajša čas nedelovanja in izboljša produktivnost.

  Uporabniku prijazen sistem CNC – združljiv z glavno programsko opremo CAD/CAM.

  Prilagodljiva konfiguracija – rešitve OEM/ODM so na voljo globalnim izvajalcem.




Tehnične specifikacije

Kako deluje

Vnos CAD / CAM

Panel za zaveso ali aluminijast profil se najprej modelira v CAD (LogiKal, SchüCal, SolidWorks itd.).

Programska oprema CAM pretvori 3D-model v poti orodja in G-kodo, vključno z rezalnimi koti, hitrostmi podajanja, hitrostjo vretena in zaporedjem menjave orodja.

2. Vpnite obdelovanec

Dolgi aluminijasti/jekleni profili za zavese ali velike fasadne plošče so pritrjene na posteljo stroja s pomočjo CNC-krmiljenih premičnih sponk.

Objemke se samodejno postavijo v položaj, da preprečijo trke in zadržijo del brez deformacije.

3. Portalna struktura se premika v X / Y

Stroj uporablja mostni portal:

X-os = portal se premika vzdolž dolžine profila/plošče

Y-os = obdelovalna glava se premika po širini

Z-os = vreteno se premika gor/dol

To daje veliko odprto delovno površino za prevelike dele zavese.

4. Dve rotacijski osi nagneta vreteno

Poleg X/Y/Z ima stroj še:

A-os = nagib okoli X

C-os = vrtenje okoli Z

(ali B/C, odvisno od zasnove glave)

Tako lahko vreteno reže sestavljene zajedke, poševne drenažne luknje, 3D obrise fasade in stranske elemente, ne da bi del sprostil.

5. 5-osno hkratno rezanje

CNC krmilnik poganja linearne + rotacijske osi skupaj.

Orodje ostane pod najboljšim kotom glede na površino → bolj gladek zaključek, manj tresljajev, brez ponovnega pritrjevanja.

Tipične operacije v eni postavitvi:

Končno rezkanje

Vrtanje / narezovanje

Žlebljenje

Zajeralno rezanje

Rezanje žaginega lista

3D konturno rezkanje za kompleksne fasade

6. Samodejna menjava orodja

Orodje je shranjeno v zalogovniku (svedri, čelni rezkarji, svedri, žagini listi).

ATC med programom samodejno zamenja orodja, tako da je mogoče en profil za zaveso v celoti obdelati brez posredovanja operaterja.

7. Medprocesno preverjanje in izhod

Sonde/kodirniki preverjajo položaj in stanje orodja.

CNC kompenzira odstopanja v realnem času.

Rezultat: dokončana stenska zavesa, nadstropje ali fasadna plošča z natančnimi luknjami, utori in zapletenimi koti — pripravljena za montažo.

Glavni obseg uporabe

Tipične aplikacije za5-osni portalni obdelovalni center za zavesevključujejo:

1. Visoka stavba z aluminijastimi okvirji za zavese
2. Ekstrudiranje steklenih fasad s skritimi in vidnimi okvirji
3. Kotni spoji za zavese in fasadni profili posebnih oblik
4. Sončna soba, strešno okno in veliki aluminijasti okenski in vratni profili
5. Točkovno podprti aluminijasti nosilci za steklo zavese
6. Industrijska aluminijasta fasada in okrasni jekleni stenski profili
7. Aerospace lahki aluminijasti profili (združljivi med panogami)

Primerne surovine: aluminijeva zlitina 6063, votle ekstruzije, poln aluminij, tankostensko jeklo, PVC arhitekturni profili.

Scenariji uporabe

Enota za zavese

Arhitekturne fasadne plošče

Aluminijasti stebri in prečke

Kompleksna geometrija zavese

Obdelava utorov za steklene zavese

Jekleni strukturni okvirji za zavese
