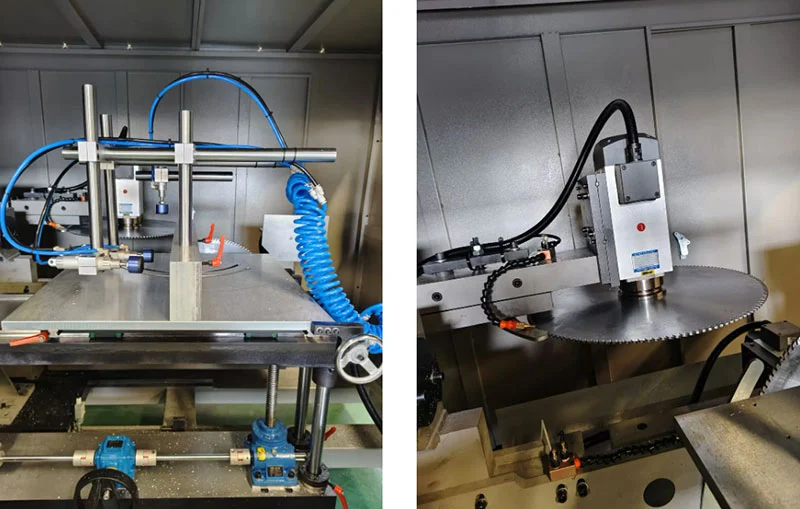

Težka žaga za zarezovanje zavesnih sten

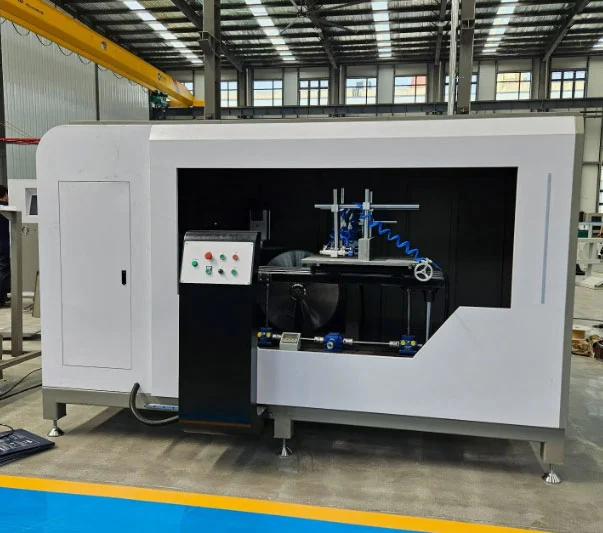

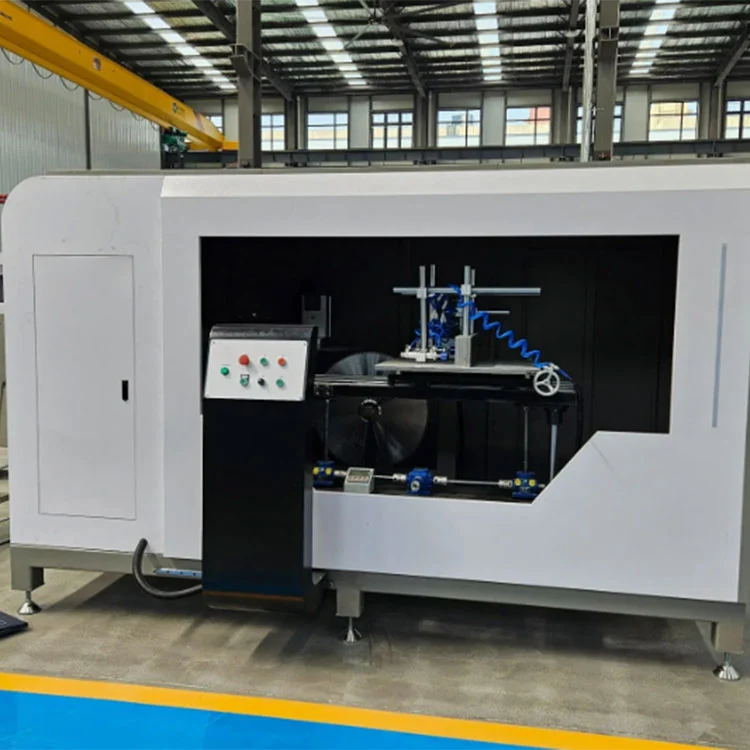

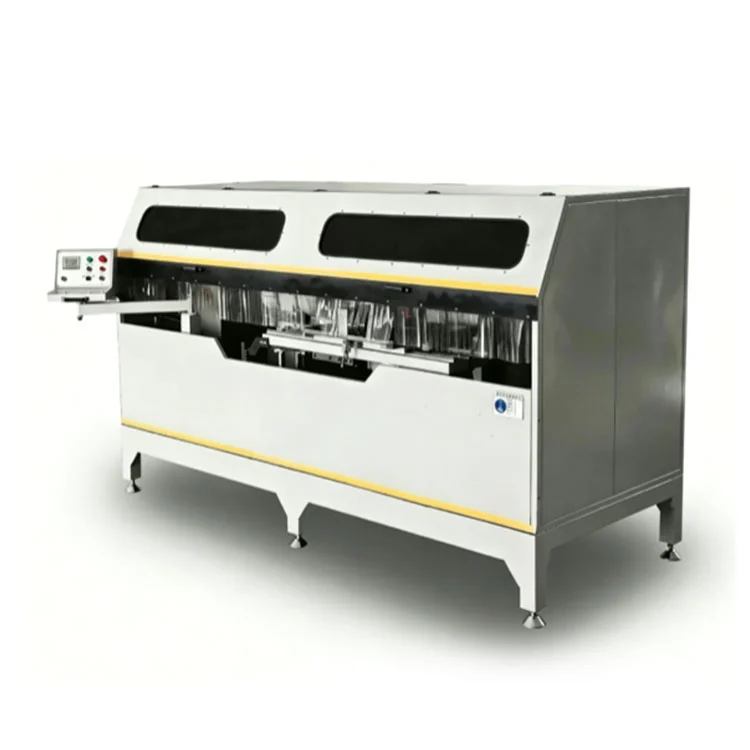

Ta CNC zarezna žaga z dvojnim rezilom je izdelana za rezanje zarez, utorov in sestavljenih kotov v aluminijastih profilih za zavese, stebrih, prečkah in arhitekturnih ekstruzijah. Dva motorja z močjo 2,2 kW poganjata par karbidnih žaginih listov Φ550 mm pri 2800 obratih na minuto, pri čemer vsako rezilo niha ±45° pod nadzorom digitalnega odčitavanja. Hidro-pnevmatski podajalni sistem pomika komplet rezil z nastavljivo hitrostjo 0–3 m/min, pnevmatske spone pa pritrjujejo obdelovanec v navpični in vodoravni smeri. Okvir iz varjenega jekla in litega železa je podvržen vibracijskemu staranju, da se ohrani stabilnost pri stalnih rezalnih obremenitvah.

Težka žaga za zarezovanje zavesnih sten

Lastnosti

Okvir stroja

TheTežka žaga za zarezovanje zavesnih stenje zgrajena iz debelostenske varjene jeklene konstrukcije in nosilca iz litega železa. Sestav je pred strojno obdelavo izpostavljen vibracijam, proces, namenjen razbremenitvi notranjih napetosti in zmanjšanju verjetnosti deformacije skozi čas. Posledica stabilnosti pri rezalnih obremenitvah pomaga ohranjati dosledno geometrijo zareze med podaljšanimi proizvodnimi serijami.

Dvojni žagini listi

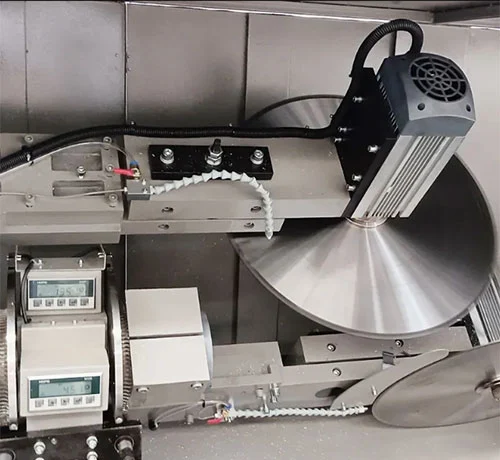

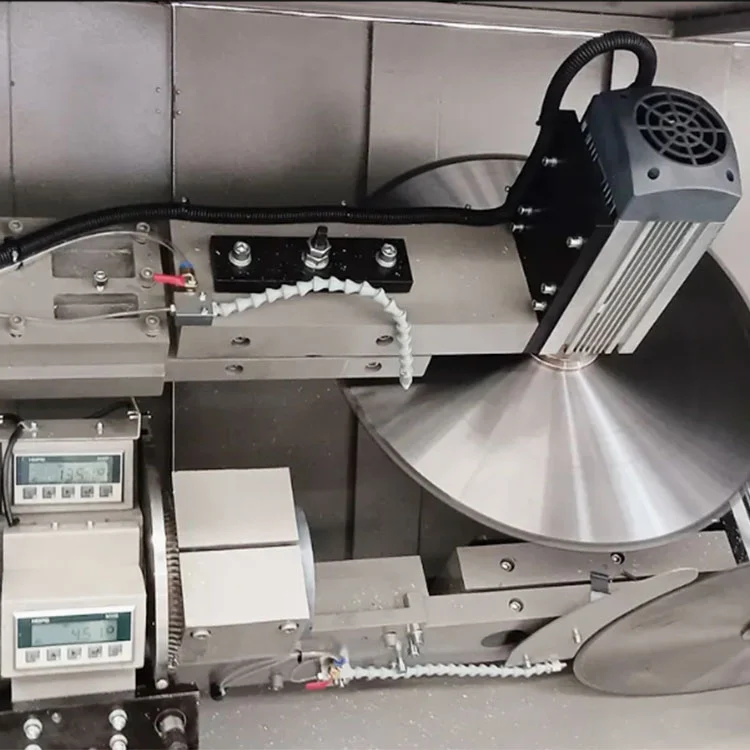

Dva rezila s konico iz karbidne trdine Φ550 mm, od katerih vsako poganja motor z močjo 2,2 kW pri 2800 vrt/min, zagotavljata rezanje. Oba rezila je mogoče nastaviti na nihanje ±45°, kar omogoča zareze in sestavljene kotne reze na profilih zavese brez menjave orodja. Premer rezila in geometrija zob sta izbrana za rezanje aluminija, s čimer si prizadevamo za končno obdelavo brez robov, ki običajno ne zahteva sekundarnega poliranja.

Nadzor digitalnega zaslona

Digitalni odčitek z magnetno lestvico prikazuje kot rezanja in višino delovne mize v realnem času. Natančnost pozicioniranja je določena pri ±0,1 mm. Operater nastavi želeni kot z uporabo digitalnega zaslona in položaji rezil se ustrezno prilagodijo, kar zagotavlja referenco za ponovljive nastavitve v proizvodnih serijah.

Pnevmatsko vpenjanje

Navpične in vodoravne pnevmatske napeljave, ki se napajajo z zračnim tlakom 0,5–0,8 MPa, držijo aluminijast profil med ciklom rezanja. Vpenjalna sila se porazdeli za pritrditev obdelovanca brez označevanja površine. Vpenjanje in sprostitev sta nadzorovana z zaporedjem ciklov stroja.

Hidro-pnevmatsko dovajanje

Za dovajanje rezila se uporablja hidropnevmatski sistem z nastavljivim razponom hitrosti 0–3 m/min. Nadzorovana hitrost pomika pomaga pri preprečevanju deformacije profila in zvijanja rezila, zlasti pri rezanju debelejših ali večjih presekov iztisnjenih stenskih zaves.

Varnost in varstvo okolja

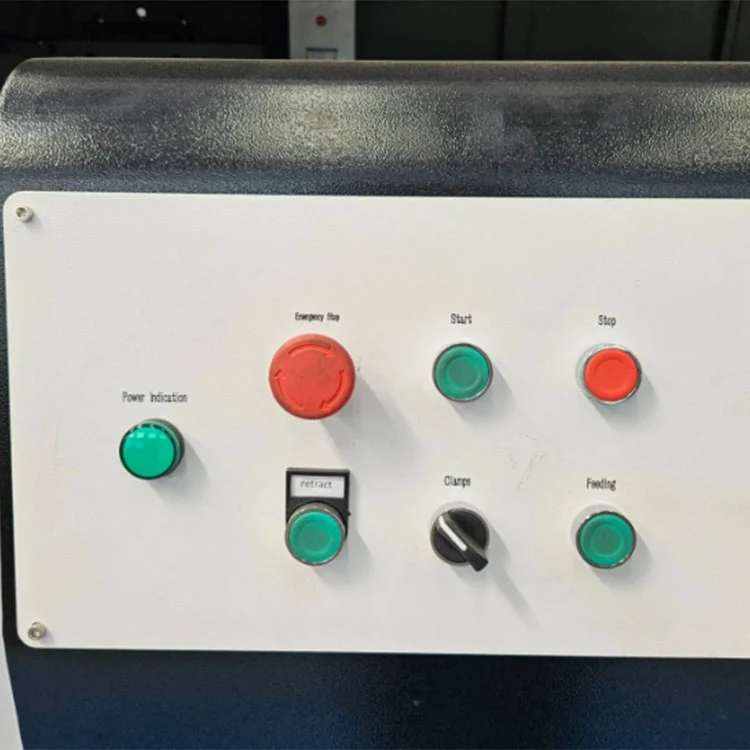

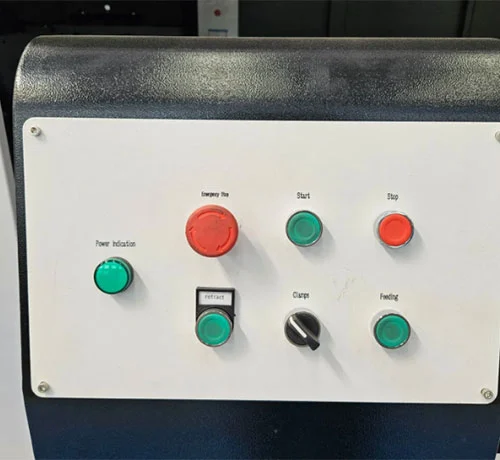

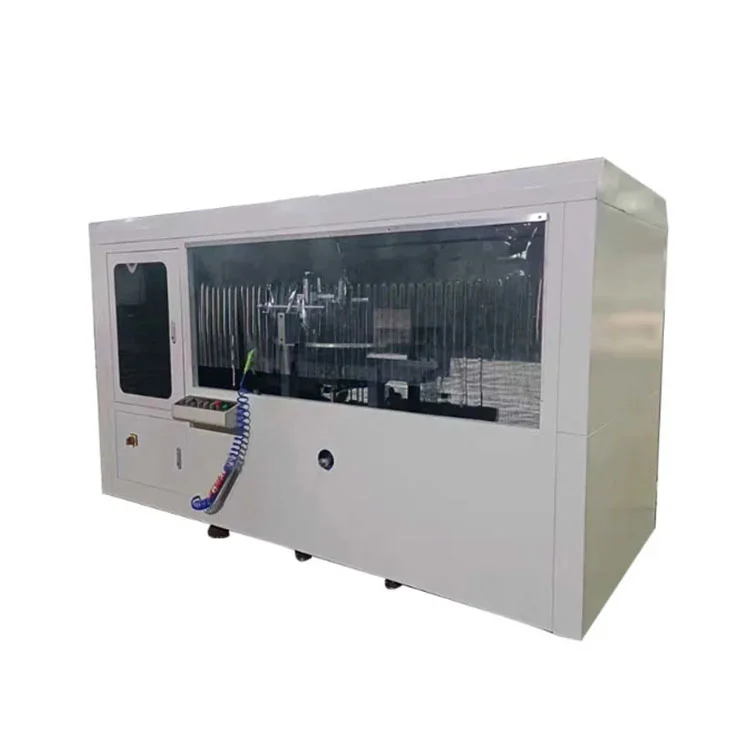

Območje rezanja obdaja varnostno ohišje s popolno pokritostjo in prozornimi ploščami. Vključen je gumb za zaustavitev v sili, zaščita pred preobremenitvijo in senzorji proti trčenju. Vgrajen sistem za hlajenje z meglo zmanjša toploto in prah pri rezanju, tako da je neposredno delovno območje čistejše in izpolnjuje standardne varnostne zahteve v delavnici.

Kako deluje

1. Operater položi aluminijasti profil na delovno mizo in aktivira pnevmatske spone, ki pritrdijo obdelovanec v navpični in vodoravni smeri.
2. Želeni kot reza se nastavi z uporabo digitalnega zaslona z magnetno lestvico, dvojni žagini listi pa se ustrezno pozicionirajo v območju ±45°.
3. Hidro-pnevmatski podajalni sistem premika vrteče se rezila v profil z nadzorovano hitrostjo (0–3 m/min), reže zareze, utore ali sestavljene kote v enem samem prehodu.
4. CNC sistem podpira grafični uvoz CAD in grafično programiranje, kar operaterjem omogoča definiranje vzorcev zarez, položajev lukenj in dimenzij rež neposredno iz projektnih datotek.
5. Konfiguracija polnega triosnega servo motorja (osi X, Y, Z, ki jih poganjajo zobato letev in kroglični vijaki) omogoča pravo triosno povezovanje za vrtanje, rezkanje utorov, okrogle luknje, luknje posebne oblike, luknje za ključe in grezila v enem vpenjanju.
6. Izbirna tristransko preklopna delovna miza omogoča strojno obdelavo profila na treh straneh brez ponovne postavitve, kar izboljša učinkovitost obdelave za kompleksne ekstruzije aluminija.
7. Po končanem rezalnem ciklu se rezila umaknejo, spone sprostijo in obdelan profil se odstrani.

Proizvajalec in garancija

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje kot Lebulang Machine, proizvaja opremo za obdelavo aluminija v svoji tovarni Jinan na Kitajskem od leta 1996.Težka žaga za zarezovanje zavesnih stense dobavlja neposredno v tovarni s certifikatom CE in ISO. Za glavno konstrukcijo velja 12-mesečna garancija. Vključena je tehnična podpora na daljavo, videoposnetki za usposabljanje za delovanje in angleški priročnik. Za doplačilo se lahko dogovorite za usposabljanje na kraju samem in zagon. Rezervni deli, kot so žagini listi, pnevmatska tesnila in vodilne komponente, so na zalogi za odpremo.

pogosta vprašanja

V1: Kakšna je največja velikost profila, ki jo lahko obdela ta stroj?

O: Standardni model obravnava profile do 300×250 mm z največjo globino reza 175 mm. Konfiguracije po meri za večje odseke do 350×300 mm so na voljo na zahtevo.

V2: Ali lahko reže druge kote kot ±45°?

O: Standardni model podpira rezanje poljubnih kotov znotraj ±45° na obeh straneh. Izbirna CNC različica razširi obseg na ±90° za bolj zapletene geometrije profilov.

V3: Kakšna je natančnost obdelave?

O: Natančnost pozicioniranja je določena pri ±0,1 mm, s ponavljajočo se natančnostjo pozicioniranja ±0,05 mm pri doslednih pogojih delovanja.

V4: Ali nudite poprodajne storitve in usposabljanje?

O: Na voljo sta brezplačno spletno usposabljanje za delovanje in tehnična podpora na daljavo. Usposabljanje in namestitev na kraju samem se lahko dogovorita ločeno. Velja 12-mesečna garancija z doživljenjsko tehnično podporo.

V5: Ali je stroj primeren za množično proizvodnjo?

O: Sistem za sinhrono rezanje z dvema reziloma, pnevmatsko vpenjanje in nadzorovan dovod je zasnovan za neprekinjeno proizvodnjo v obratih za izdelavo zaves. Mesečna proizvodna zmogljivost iz tovarne je približno 50 kompletov.
