800 mm CNC rezkalni stroj za zavese

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje pod blagovno znamko Lebulang Machine, proizvaja opremo za predelavo aluminija v svoji tovarni Jinan na Kitajskem od leta 1996. Ta 3-osni servo CNC končni rezkalnik obdeluje aluminijaste zavese in fasadne profile, okvirje vrat in oken ter arhitekturne ekstruzije. Odlikuje ga 800 mm hod osi X, samodejno vrtenje vretena od 0° do 90°, močno podnožje iz litega železa in večprofilno vpenjanje za serijsko proizvodnjo. Industrijski CNC sistem SYNTEC z uporabniku prijaznim HMI podpira uvoz USB CAD in vnaprej naložene knjižnice profilov za hitro nastavitev.

• 800 mm hod osi X:The800 mm CNC rezkalni stroj za zavesezagotavlja 800 mm delovne dolžine vzdolž osi X, kar omogoča namestitev velikih zavesnih sten in fasadnih profilov v eni postavitvi.
• 3-osni CNC servo nadzor:Osi X, Y in Z poganjajo servo motorji, povezani z natančnimi krogličnimi vijaki. Natančnost pozicioniranja je določena pri ±0,02 mm, kar podpira dosledne dimenzije čepov in utorov v proizvodnih serijah.
• Močno podnožje iz litega železa:Podloga stroja je iz litega železa, zasnovana za blaženje tresljajev in ohranjanje stabilnosti med rezkanjem pri visokih hitrostih. To prispeva k gladkim končnim površinam brez robov in daljši življenjski dobi orodja.
• Samodejno vrtenje vretena od 0° do 90°:Rezkalno vreteno se lahko vrti od 0° (vodoravno) do 90° (navpično) pod programskim nadzorom. Horizontalne in navpične konce profila je mogoče obdelati z enim vpenjanjem brez ročnega prestavljanja obdelovanca ali orodja.
• Večprofilno vpenjanje:Vpenjalna naprava lahko pritrdi 3 do 5 profilov hkrati, kar omogoča serijsko obdelavo identičnih operacij končnega rezkanja v enem ciklu.
• Industrijski CNC sistem SYNTEC:Nadzorna enota vključuje barvni HMI, vrata USB za uvoz datotek CAD in vnaprej naložene knjižnice profilov s skupno geometrijo čepov in zarez. Operaterji izberejo program, naložijo profile in začnejo cikel brez pisanja G-kode.

800 mm CNC rezkalni stroj za zavese

Kako deluje

The800 mm CNC rezkalni stroj za zavesedeluje tako, da operater naloži do pet aluminijastih profilov v pnevmatsko vpenjalno napravo. Po izbiri obdelovalnega programa iz krmilnika SYNTEC — bodisi iz vnaprej naložene knjižnice ali datoteke, uvožene iz CAD — se cikel začne. Servo gnane osi X, Y in Z postavijo rezkalo na prvi konec profila. Vreteno se lahko samodejno vrti med 0° in 90° za obdelavo vodoravnih in navpičnih površin brez odpenjanja obdelovancev. Rezkalo iz karbidne trdine Φ350 mm, ki teče pri 2800 obratih na minuto, odstranjuje material za oblikovanje čepov, zarez in utorov. Največja globina čepa je 100 mm, največji presek profila pa 330 mm širok in 180 mm visok. Po zaključku programiranega zaporedja na enem koncu se osi premaknejo na naslednji obdelovanec. Ko so vsi profili v seriji končani, se spone sprostijo in operater odstrani obdelane dele.

Ključne komponente

• Strojna postelja iz litega železa:Zagotavlja togo podlago za blaženje tresljajev za linearne vodilne tirnice in premikajoče se osi. Masa ulitka pomaga ohranjati stabilnost rezanja med težkimi rezkalnimi prehodi.
• Servo motorji in kroglična vretena (X/Y/Z):AC servo pogoni z natančno brušenimi krogličnimi vijaki zagotavljajo natančnost pozicioniranja ±0,02 mm med gibom osi X 800 mm, zmogljivostjo širine 330 mm in zmogljivostjo višine 180 mm.

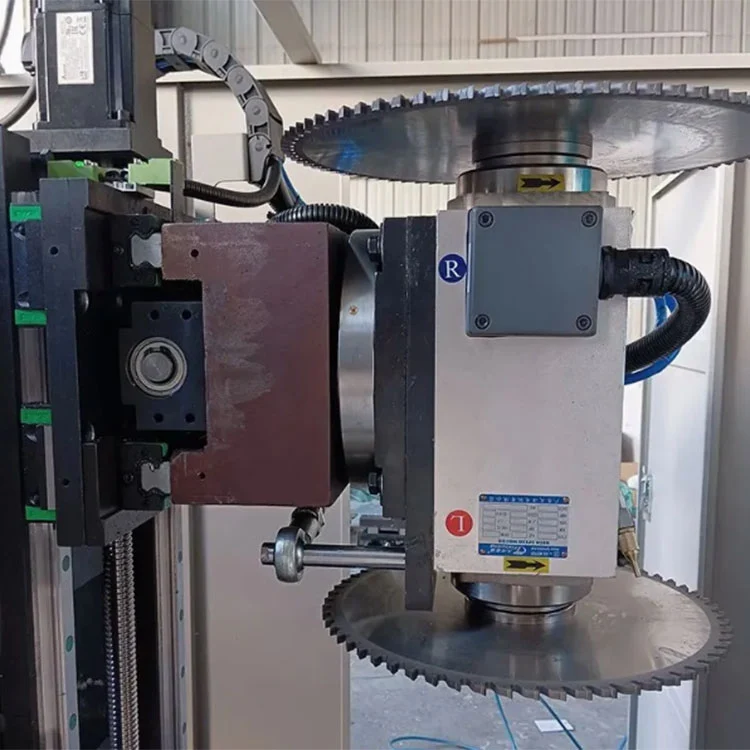

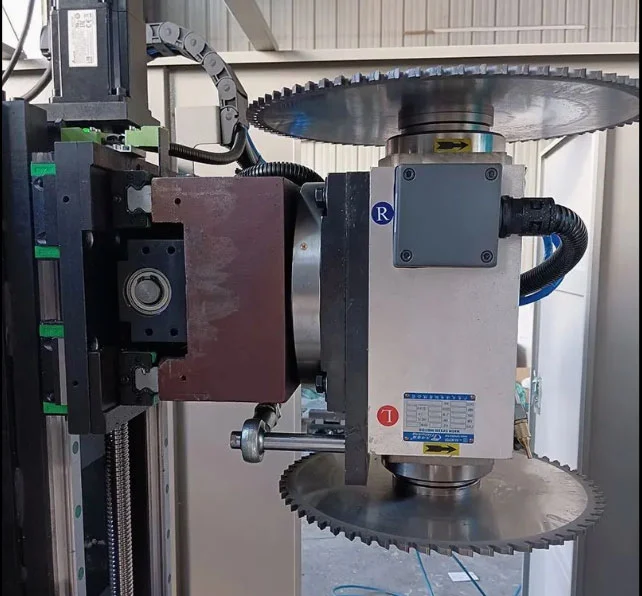

• Sklop vrtljivega vretena:Motor s 3 kW poganja rezkar Φ350 mm pri 2800 obratih na minuto. Ohišje vretena se vrti od 0° do 90° pod servo krmiljenjem za samodejno preklapljanje med vodoravnim in navpičnim končnim rezkanjem.

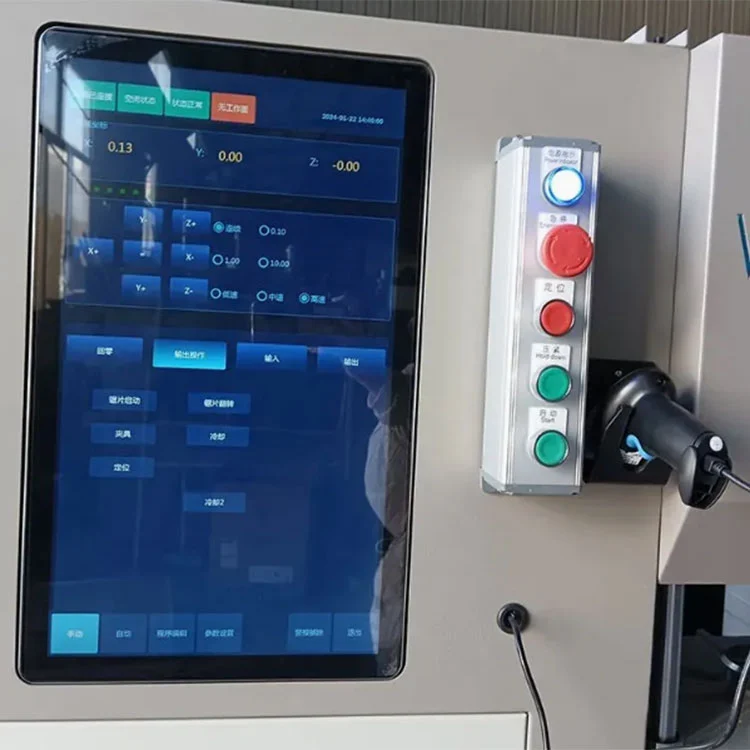

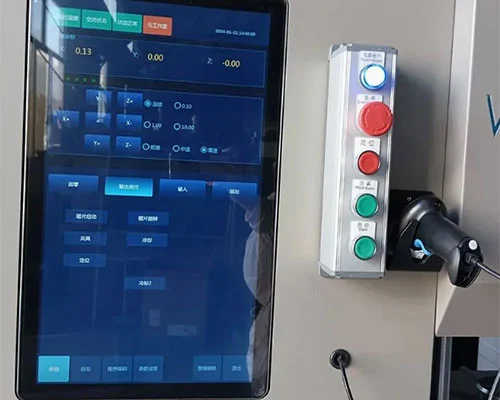

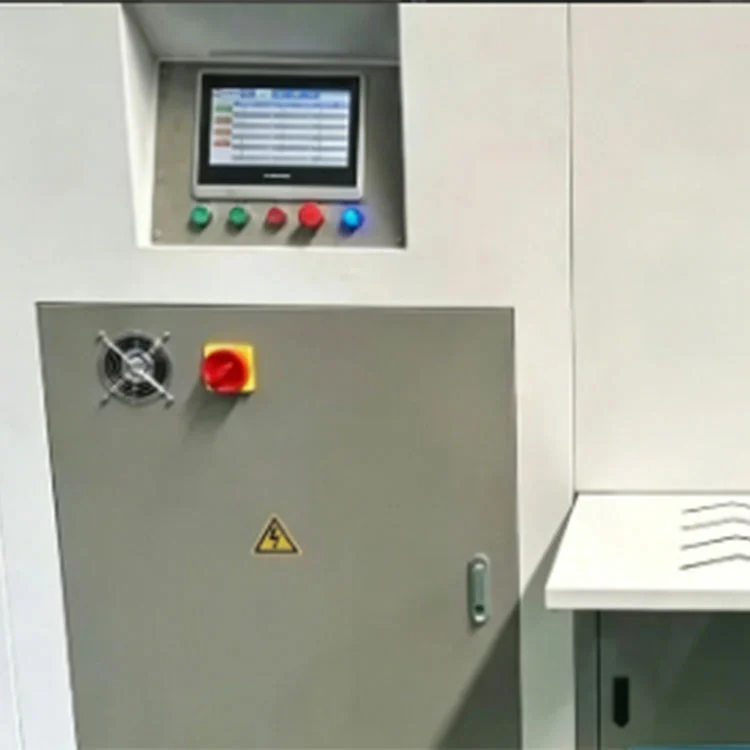

• SYNTEC CNC krmilnik:Industrijski CNC sistem z barvnim HMI zaslonom na dotik. Shranjuje knjižnice profilov, uvaža risbe CAD prek USB-ja in upravlja gibanje osi, vrtenje vretena in zaporedja vpenjanja.

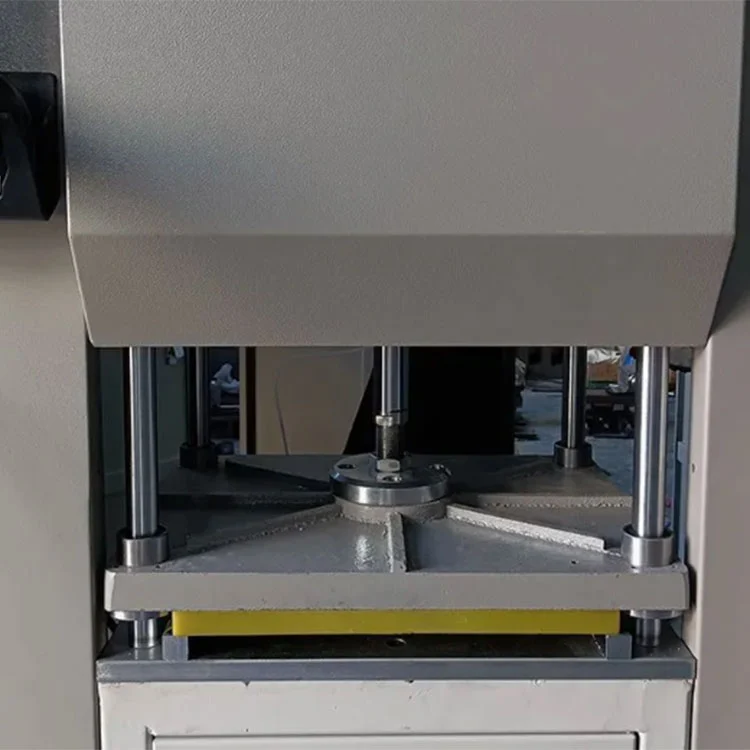

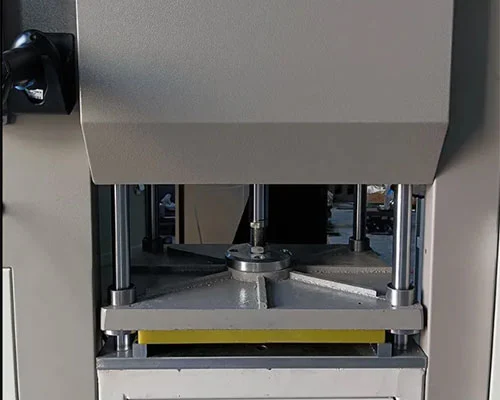

• Pnevmatska večprofilna sponka:Zadrži 3 do 5 profilov hkrati. Vpenjalno silo reguliramo z dovodom zračnega tlaka, nastavljenim med 0,5 in 0,8 MPa. Čeljustne vložke je mogoče zamenjati za različne prereze profila.
• Varnostno ohišje:Zaščita pokriva območje rezkanja med delovanjem. Krog za zaustavitev v sili ustavi vse osi in vrtenje vretena, ko je aktiviran.

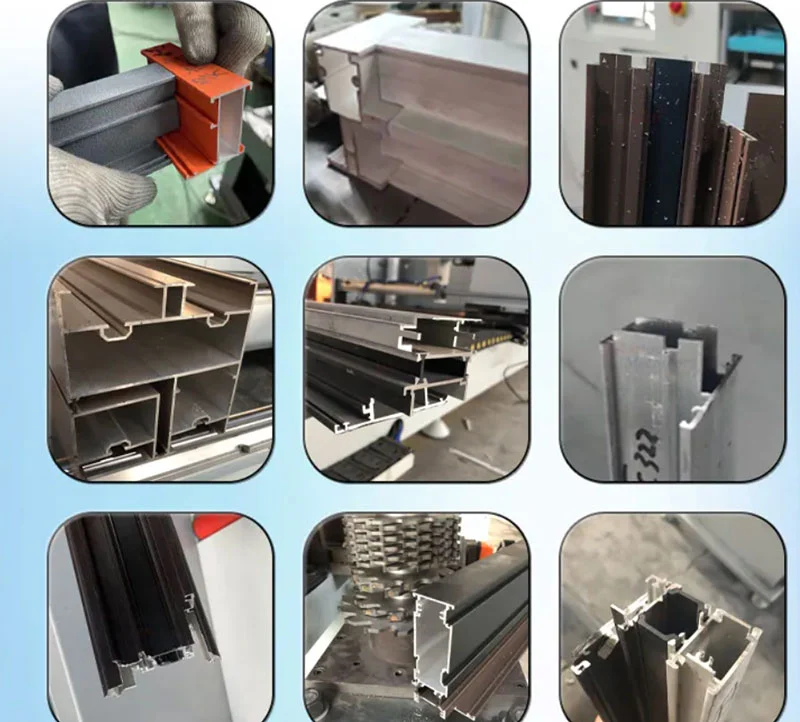

Aplikacije

The800 mm CNC rezkalni stroj za zavesese uporablja za:

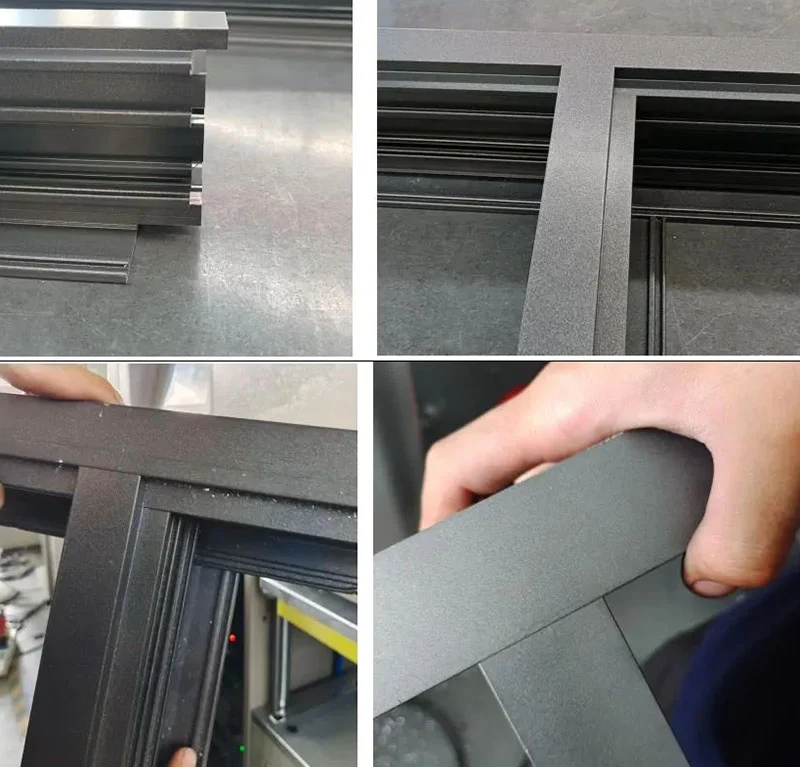

• Končno rezkanje aluminijastih zaves in fasadnih profilov.
• Obdelava vratnih in okenskih okvirjev in prečnih čepov.
• Zarezovanje in rezanje utorov v arhitekturnem aluminijastem profilu.

Pakiranje in pošiljanje

1. Popolna folija za zaščito pred vlago.
2. Oblazinjenje robov proti trku na vseh vogalih in štrlečih delih.
3. Zaboj in paleta iz vezanega lesa brez zaplinjevanja z jeklenimi trakovi za varen transport.

Proizvajalec in garancija

• Uveljavljen proizvajalec:Podjetje Shandong Lebulang Precision Machinery Co., Ltd. že od leta 1996 proizvaja opremo za obdelavo aluminija in PVC v svojem obratu v Jinanu na Kitajskem.800 mm CNC rezkalni stroj za zavesese dobavlja neposredno v tovarni s certifikatoma CE in ISO 9001.
• Garancija in podpora:Enoletna garancija pokriva glavno strukturo proti proizvodnim napakam. Tehnična podpora na daljavo, videoposnetki o delovanju in angleški priročnik so na voljo brez dodatnih stroškov.
• Rezervni deli:Pogosto zamenljivi predmeti, kot so rezkarji, vpenjalne čeljusti in tesnila, so na zalogi in jih je mogoče odpremiti z običajnimi tovornimi pošiljkami.
• Prilagajanje:Konfiguracije OEM in ODM so sprejete. Napetost, hod osi X in specifikacije vretena je mogoče prilagoditi zahtevam kupca.

pogosta vprašanja

V1: Katere profile lahko obdeluje ta stroj?

O: Zasnovan je za aluminijaste stenske profile za zavese, fasadne ekstruzije ter dele vratnih in okenskih okvirjev. Največji prerez obdelave je 330 mm širok in 180 mm visok, z globino čepa do 100 mm.

V2: Kako deluje samodejno vrtenje vretena?

O: Vreteno se vrti od 0° (vodoravno) do 90° (navpično) pod servo krmiljenjem. To stroju omogoča rezkanje tako vodoravnih kot navpičnih koncev profila z enim vpenjanjem, ne da bi operaterju bilo treba ročno prestaviti obdelovanec ali zamenjati orodje.

V3: Koliko profilov je mogoče obdelati hkrati?

O: Pnevmatsko vpenjalo lahko drži 3 do 5 profilov hkrati, odvisno od preseka profila. Vsi vpeti profili so obdelani v istem ciklu.

V4: Ali je programiranje težko?

O: Krmilnik SYNTEC vključuje vnaprej naložene knjižnice profilov s skupno geometrijo čepov in zarez. Datoteke CAD je mogoče uvoziti tudi prek USB-ja. Operaterji izberejo program z zaslona na dotik in zaženejo cikel. Na voljo sta angleški priročnik in video o delovanju.

V5: Ali je mogoče napajalnik prilagoditi različnim državam?

O: Da. Standardna konfiguracija uporablja trifazno napajanje 380 V/50 Hz. Druge napetosti in frekvence je mogoče določiti ob naročilu, da ustrezajo lokalnim električnim standardom.
