Visoko natančna žaga za zarezovanje za zavese

Pregled

Težka žaga za zarezovanje zavesnih sten je profesionalna rešitev za rezanje, zasnovana posebej za izdelavo aluminijastih zavesnih sten in fasadnih profilov. Izdelan s togim jeklenim okvirjem in naprednim CNC servo krmiljenjem, zagotavlja ponovljivo natančnost, večkotno prilagodljivost in vzdržljivost industrijskega razreda za okolja velike proizvodnje.

Ne glede na to, ali obdelujete komercialne zavese, sisteme prodajaln ali arhitekturne aluminijaste ekstruzije, ta stroj zagotavlja čiste zareze brez robov z minimalno porabo materiala – zmanjša ročno predelavo in poveča skupni pretok.

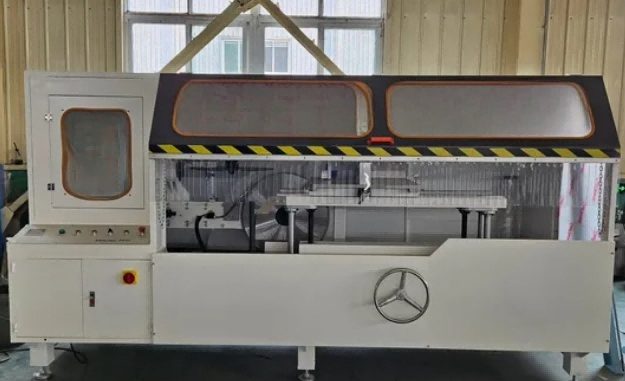

Težka žaga za zarezovanje zavesnih sten



Ključne značilnosti

1. CNC natančno krmiljenje

Opremljen z visokoodzivnim servo pogonskim sistemom in programirljivim CNC krmilnikom, natančnost pozicioniranja rezalne glave dosega ±0,1 mm. Operaterji lahko shranijo več programov zareze za hitro preklapljanje receptov med različnimi vrstami profilov.

2. Toga struktura za težke obremenitve

Ohišje stroja je izdelano iz jeklenih cevi z debelimi stenami z obdelavo za razbremenitev, ki odpravlja tresljaje med rezanjem z visoko hitrostjo. To zagotavlja dosledno kakovost reza tudi pri neprekinjenem delovanju 24/7.

3. Pnevmatski vpenjalni sistem

Pnevmatski cilindri z dvojnim delovanjem in nastavljivim tlakom zagotavljajo varno vpenjanje brez madežev na občutljivih eloksiranih ali prašno lakiranih aluminijastih površinah. Funkcija hitre sprostitve skrajša čas cikla med obdelovanci.

4. Zmogljivost zarezovanja pod več koti

Podpira 0°–90° (ali določite svoj razpon) nastavljive kote zareze za prilagoditev različnim konfiguracijam stenskih zaves in prečk. Nastavitve kota je mogoče nastaviti prek digitalnega odčitavalnika ali CNC vmesnika.

5. Visoko učinkovito odvzemanje ostružkov

Integrirana vrata za zbiranje prahu/ostružkov se povežejo s standardnimi industrijskimi odsesovalnimi sistemi, kar ohranja čisto delovno okolje in podaljšuje življenjsko dobo rezila.

6. Operaterju prijazen vmesnik

Intuitivni HMI z zaslonom na dotik z večjezično podporo (angleščina, španščina, ruščina, arabščina). Vizualno programiranje operaterjem omogoča nastavitev dimenzij zarez brez naprednega tehničnega usposabljanja.

Kako deluje

1. Operater položi aluminijasti profil na delovno mizo in aktivira pnevmatske spone, ki pritrdijo obdelovanec v navpični in vodoravni smeri.

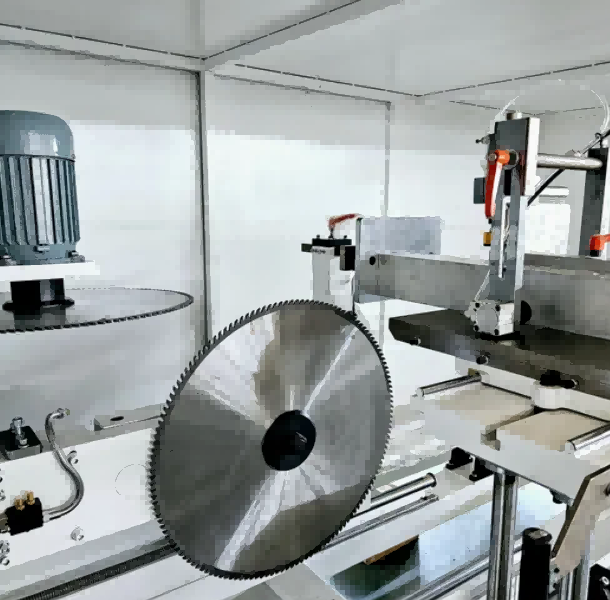

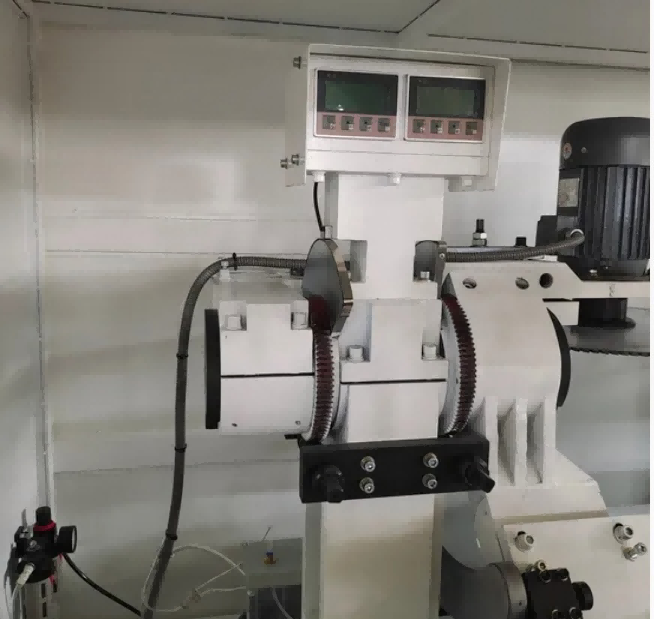

2. Želeni kot reza se nastavi z uporabo digitalnega zaslona z magnetno lestvico, dvojni žagini listi pa se ustrezno pozicionirajo v območju ±45°.
3. Hidro-pnevmatski podajalni sistem premika vrteče se rezila v profil z nadzorovano hitrostjo (0–3 m/min), reže zareze, utore ali sestavljene kote v enem samem prehodu.
4. CNC sistem podpira CAD grafični uvoz in grafično programiranje, kar omogoča operaterjem, da definirajo vzorce zarez, položaje lukenj in dimenzije utorov neposredno iz projektnih datotek.
5. Konfiguracija polnega triosnega servo motorja (osi X, Y, Z, ki jih poganjajo zobato letev in kroglična vretena) omogoča pravo triosno povezovanje za vrtanje, rezkanje utorov, okrogle luknje, luknje posebne oblike, luknje za ključe in grezila z enim vpenjanjem.
6. Izbirna tristransko preklopna delovna miza omogoča strojno obdelavo profila na treh straneh brez ponovne postavitve, kar izboljša učinkovitost obdelave za kompleksne ekstruzije aluminija.
7. Po končanem rezalnem ciklu se rezila umaknejo, spone sprostijo in obdelan profil se odstrani.

Scenariji uporabe

Komercialni sistemi zavesnih sten – zareze za stebre in prečke za enotne in paličaste fasade

Sistemi za izložbe in vhode — Natančno rezanje aluminijastih okvirjev za izložbe

Sistemi okenskih sten — zareze z velikim obsegom za predhodno zastekljene profile okenskih sten

Arhitekturna izdelava aluminija – Ekstrudiranje po meri za strešna okna, nadstreške in podporne strukture oblog

Obdelava UPVC profila — združljivo s togimi fasadnimi profili UPVC (potrebno je izbirno rezilo)

pogosta vprašanja

V: Katere vrste profilov lahko obdeluje ta stroj?

O: Zasnovan je predvsem za aluminijaste stenske profile za zavese, vendar obravnava tudi UPVC in tankostenske jeklene ekstruzije z ustreznimi rezili.

V: Ali je usposabljanje vključeno?

O: Da. Ponujamo priročnike za uporabo, videoposnetke z navodili in videoposnetke na daljavo za vaše operaterje. Na zahtevo je na voljo usposabljanje na kraju samem.

V: Kakšna je garancijska doba?

O: [12] mesecev od datuma pošiljanja. Doživljenjska tehnična podpora in dobava rezervnih delov po nabavni ceni.

V: Ali je mogoče stroj vključiti v avtomatizirano proizvodno linijo?

O: Da. Izbirni avtomatski sistemi za dovajanje in razkladanje so na voljo za integracijo z opremo navzgor/navzdol.

V: Kako izberem pravi žagin list?

O: Dobavljamo priporočena rezila glede na vaš specifični profilni material in debelino stene. Nadomestna rezila so na voljo v našem oddelku za dele.
