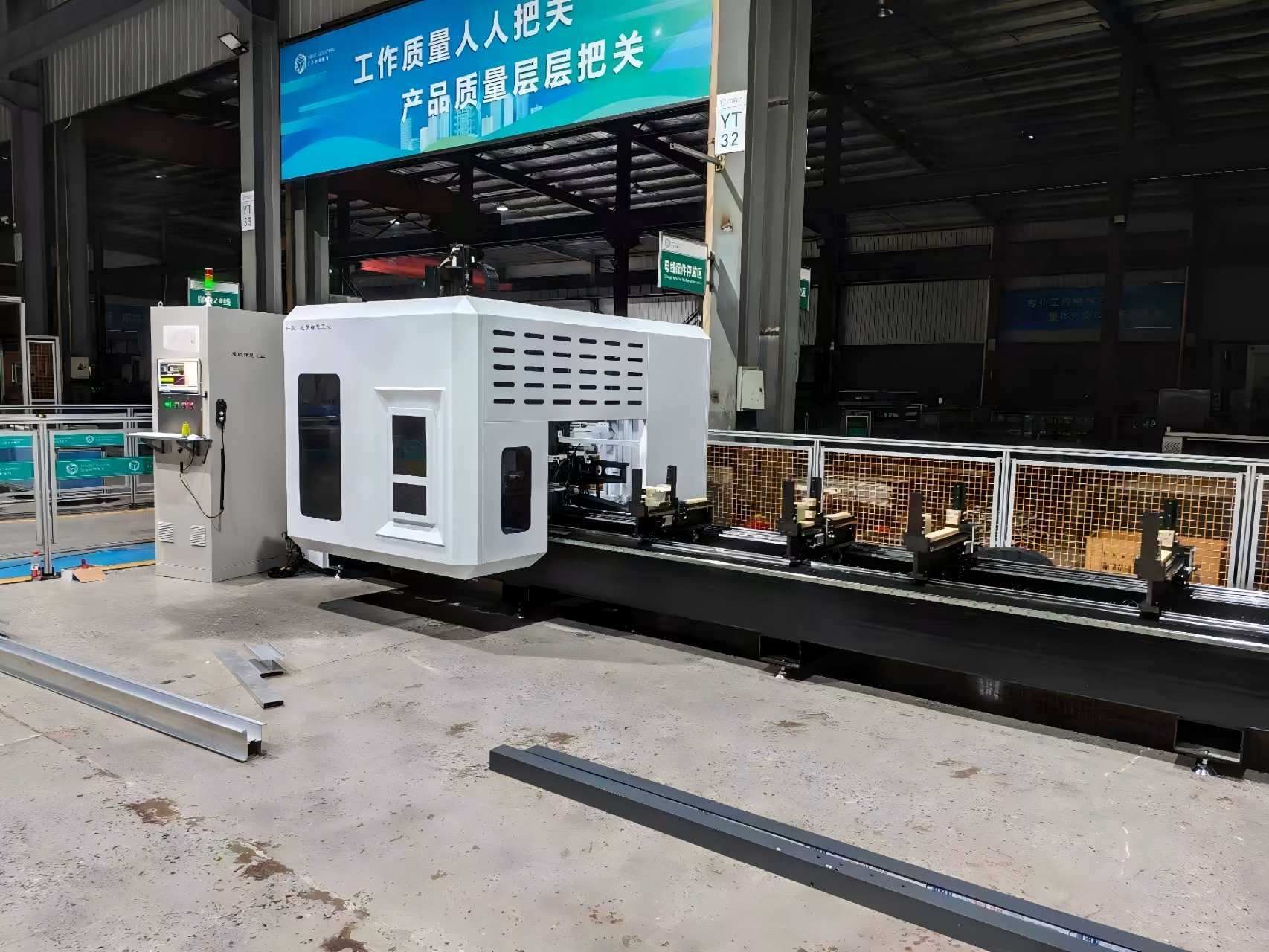

Visoko natančen 5-osni portalni obdelovalni center za komponente zavese

Povzetek izdelka

Naš visoko togostni 5-osni portalni obdelovalni center za sisteme zavese je zasnovan za preoblikovanje zapletenih arhitekturnih zasnov v natančne fasadne komponente. Z integracijo programiranja CAD/CAM z rotacijskim rezkanjem po osi A/C stroj obdeluje aluminijaste profile velikega formata, enotne plošče in jeklene stenske okvirje v eni sami nastavitvi. Njegova močna portalna struktura zagotavlja dolgotrajno stabilnost in natančnost pozicioniranja ±0,05 mm, medtem ko samodejni menjalnik orodja (ATC) omogoča neprekinjeno rezkanje, vrtanje, narezovanje navojev in rezanje. Zasnovan za sodobno izdelavo fasad, odpravlja ponavljajoče se vpenjanje, zmanjšuje stroške dela in zagotavlja vrhunsko kakovost površine za kompleksne geometrije.

Ključne značilnosti

•


  5-osna simultana obdelava za kompleksne fasadne geometrije in 3D konture

  Močna portalna struktura za visoko togost in dušenje tresljajev

  Obdelovalno območje velikega formata, ki podpira prevelike stenske zavese

  Visokohitrostno elektro vreteno, optimizirano za aluminijaste in jeklene profile

  Avtomatski menjalnik orodij (ATC) za neprekinjeno obdelavo

  Napredni krmilni sistem CNC, združljiv z glavno programsko opremo CAD/CAM

  Prilagodljiva konfiguracija za enotno in modularno proizvodnjo zaves

  Certificirano CE z globalno poprodajno podporo




Tehnične specifikacije

Kako deluje

. CAD/CAM programiranje

Arhitekturne zasnove zavese so ustvarjene v programski opremi CAD in pretvorjene v orodne poti CNC prek CAM-a. Sistem izračuna optimalne rezalne kote, trajektorije orodja in zaporedja obdelave za kompleksne geometrije fasad.

2. Vpenjanje obdelovanca

Dolgi aluminijasti ali jekleni profili za zavese, kot tudi prevelike fasadne plošče, so varno pritrjeni na CNC-krmiljeno delovno mizo z uporabo prilagodljivih pnevmatskih sponk, ki se izognejo območjem obdelave in preprečijo deformacijo.

3. Gibanje portala (osi X / Y / Z)

Mostni portal se premika vzdolž osi X (dolžina), medtem ko obdelovalna glava potuje čez os Y (širina) in os Z (višina). Ta potovalna serija velikega formata podpira neprekinjeno obdelavo komponent zavese polne velikosti.

4. 5-osna simultana obdelava (A/C osi)

Poleg linearnega gibanja se glava vretena nagiba prek osi A in vrti prek osi C, kar omogoča rezkanje pod sestavljenim kotom, obdelavo drenažnih utorov in 3D konturno rezanje brez odpenjanja obdelovanca.

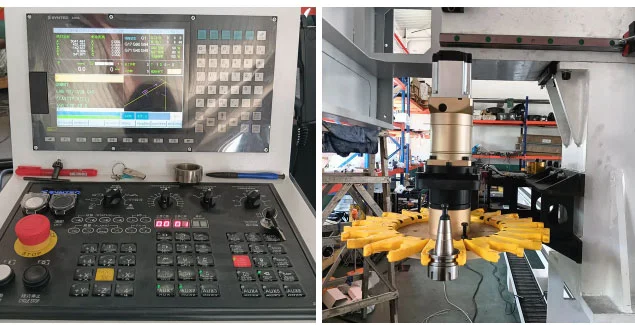

5. Samodejna menjava orodja (ATC)

Svedri, čelni rezkarji, svedri in žagini listi so shranjeni v zalogovniku orodja. ATC samodejno zamenja orodja med ciklom, kar omogoča popolno strojno obdelavo stenskih zaves, prečk in plošč v eni operaciji.

6. Natančni izhod

Merjenje med postopkom in kompenzacija v realnem času zagotavljata dimenzijsko natančnost. Končane komponente zavese so pripravljene za montažo, s čistimi robovi, natančnimi položaji lukenj in kompleksnimi 3D profili.

Potek procesa:

Model CAD → Pot orodja CAM → Vpenjanje → Gibanje portala X/Y/Z → Nagibanje osi A/C → Rezkanje / vrtanje / nabijanje → Končna komponenta zavese

Glavni obseg uporabe

Tipične aplikacije za5-osni portalni obdelovalni center za zavesevključujejo:

1. Visoka stavba z aluminijastimi okvirji za zavese
2. Ekstrudiranje steklenih fasad s skritimi in vidnimi okvirji
3. Kotni spoji za zavese in fasadni profili posebnih oblik
4. Sončna soba, strešno okno in veliki aluminijasti okenski in vratni profili
5. Točkovno podprti aluminijasti nosilci za steklo zavese
6. Industrijska aluminijasta fasada in okrasni jekleni stenski profili
7. Aerospace lahki aluminijasti profili (združljivi med panogami)

Primerne surovine: aluminijeva zlitina 6063, votle ekstruzije, poln aluminij, tankostensko jeklo, PVC arhitekturni profili.

Pogosto zastavljena vprašanja

1. Katere materiale lahko obdeluje ta stroj?

Optimiziran je za aluminijaste profile za zavese in podpira tudi jeklene in kompozitne fasadne materiale.

2. Ali je ta stroj primeren za enotne zavese?

ja Zaradi velikega razpona portala in 5-osne zmogljivosti je idealen za enotne in modularne fasadne sisteme.

3. Ali je mogoče območje obdelave prilagoditi?

ja Hod X / Y / Z in širino portala je mogoče prilagoditi glede na zahteve projekta.

4. Kateri nadzorni sistemi so podprti?

Standardne možnosti vključujejo Siemens, Fanuc in OSAI, vse združljive z glavno programsko opremo CAD/CAM.

5. Ali stroj podpira avtomatske proizvodne linije?

ja Lahko se integrira s sistemi za samodejno nakladanje in razkladanje za neprekinjeno proizvodnjo.

Zakaj izbrati ta stroj

Učinkovitost ene same nastavitve – brez ponavljajočega se vpenjanja, manj kotnih napak

Natančnost za arhitekturne standarde – ±0,05 mm natančnost za vidne fasadne površine

Razširljiva proizvodnja – primerna tako za prilagajanje majhnih serij kot za množično proizvodnjo

Globalna skladnost – certificirano CE in zasnovano za mednarodne projekte
