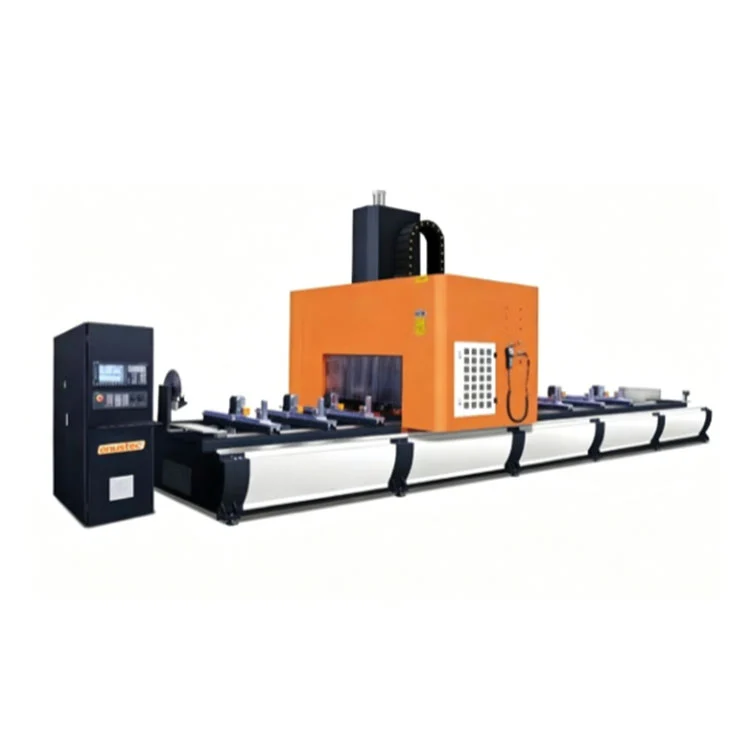

5-osni portalni obdelovalni center za zavese

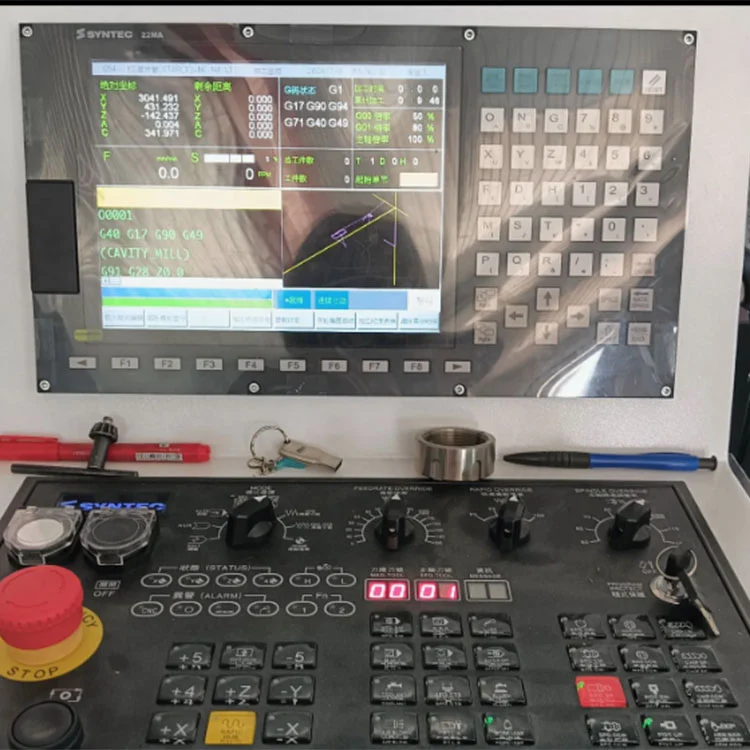

Proizvaja Lebulang Machine v svoji tovarni Jinan na Kitajskem - deluje od leta 1996 -5-osni portalni obdelovalni center za zaveseima certifikat CE in ISO 9001 in je dobavljen neposredno v tovarni s podporo OEM/ODM. Ta 5-osni CNC center s premikajočim se portalom obdeluje dolge aluminijaste profile za zavese z enim samim vpenjanjem, izvaja rezkanje, vrtanje, žaganje in narezovanje na več straneh. Visokohitrostno vreteno HSD (12kW ali 15kW, do 18000 vrtljajev na minuto) in zalogovnik za 12 orodij ter namenska postaja za rezilo žage (največ 400 mm) omogočajo samodejno menjavo orodja. 5-osno krmiljenje Siemens 828D ali OSAI omogoča RTCP, obdelavo z nihalom in samodejno merjenje orodja. Standardni hod osi X je 6500 mm, raztegljiv na 9400 mm.

Ključne značilnosti

• 5-osna simultana obdelava:Osi X, Y, Z, A in C delujejo skupaj pod RTCP, da konica orodja ostane natančno na poti. Ena postavitev doseže pet ploskev in konec profila, kar odpravlja ponovno pritrjevanje.
• Zmogljivost dolgega profila:Standardni hod osi X do 6500 mm (izbirno 7000 mm ali 9400 mm) omogoča ekstruzijo zavese po celotni dolžini brez prestavljanja.

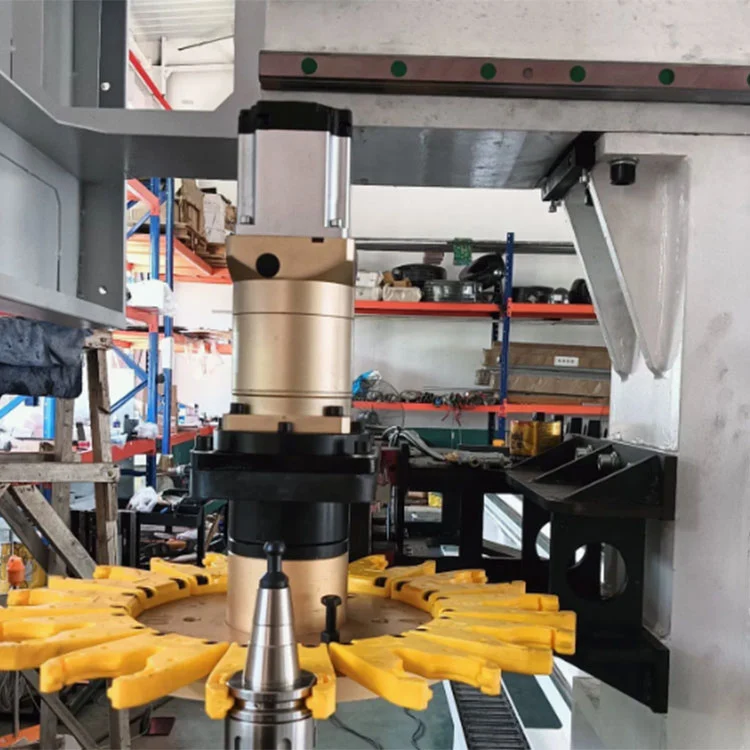

• Integrirano žaganje in rezkanje:Zalogovnik orodja z 12 položaji in sosednjo postajo za žagin list (Φ400 mm) samodejno preklaplja med čelnimi rezkarji, svedri, navojnimi navoji in krožno žago za rezanje po dolžini in zarezovanje znotraj enega programa.
• HSD vreteno:Zračno hlajen motor z močjo 12 kW ali 15 kW zagotavlja hitrost od 0 do 18000 vrt/min, primeren za aluminijeve zlitine in tankostenske jeklene profile.
• Natančnost in ponovljivost:Linearna vodila in kroglična vretena s servo pogonom zagotavljajo pozicioniranje ±0,01 mm in ponovljivost ±0,005 mm, kar ustreza ozkim tolerancam spojev, ki se zahtevajo pri enotnih fasadnih fasadah.
• Delovanje z nihalom:Krmilna enota podpira način nihanja — obdelava enega obdelovanca, medtem ko operater naloži drugega na ločeno cono vpenjanja, kar zmanjša čas prostega teka.

Tehnične specifikacije

Kako deluje

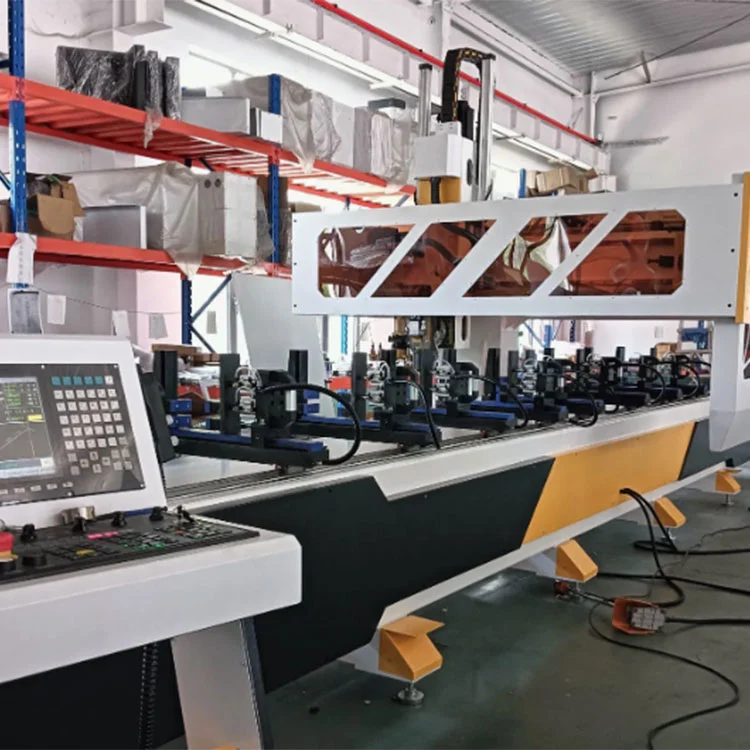

The5-osni portalni obdelovalni center za zavesedeluje s premikajočim se portalom nad fiksno delovno mizo. Operater položi aluminijasto ekstruzijo na mizo in aktivira pnevmatsko ali hidravlično vpenjanje. Vnaprej napisan program G-code se naloži prek krmilnika Siemens ali OSAI. Portal se premakne vzdolž osi X do prvega obdelovalnega položaja, 5-osna glava pa postavi vreteno pod želeni kot. RTCP samodejno kompenzira zamike dolžine orodja med rotacijskimi gibi, tako da konica orodja natančno sledi programirani poti. Operacije, kot so vrtanje, rezkanje, narezovanje navojev in žaganje, se izvajajo na več ploskvah, ne da bi se profil sprostil. Ko se zaporedje obdelave konča v eni coni, se portal premakne v naslednjo ali pa stroj preide v način nihanja, kar operaterju omogoča, da razloži končni del in naloži novega, medtem ko se obdelava nadaljuje na sosednjem vpenjalu. Ostružke odstranjuje integriran transporter.

Glavni obseg uporabe

Tipične aplikacije za5-osni portalni obdelovalni center za zavesevključujejo:

1. Visoka stavba z aluminijastimi okvirji za zavese
2. Ekstrudiranje steklenih fasad s skritimi in vidnimi okvirji
3. Kotni spoji za zavese in fasadni profili posebnih oblik
4. Sončna soba, strešno okno in veliki aluminijasti okenski in vratni profili
5. Točkovno podprti aluminijasti nosilci za steklo zavese
6. Industrijska aluminijasta fasada in okrasni jekleni stenski profili
7. Aerospace lahki aluminijasti profili (združljivi med panogami)

Primerne surovine: aluminijeva zlitina 6063, votle ekstruzije, poln aluminij, tankostensko jeklo, PVC arhitekturni profili.

pogosta vprašanja

V: Kako uporabljati vaš stroj?

O: Vsak stroj je tovarniško testiran in nastavljen pred pošiljanjem. Na voljo sta obsežen video priročnik in pisna dokumentacija. Za vprašanja glede nastavitve in odpravljanje težav je na voljo tudi oddaljena podpora.

V: Kakšen je čas dostave?

O: Izdelava običajno traja 15–25 delovnih dni po prejemu plačila pologa.

V: Kakšni so plačilni pogoji?

O: T/T 30 % depozit ob potrditvi naročila, preostalih 70 % pa zapade pred odpremo.

V: Ali ste tovarna ali trgovsko podjetje?

O: Lebulang Machine je proizvajalec z lastnim proizvodnim obratom v Jinanu na Kitajskem. Dobavljamo tudi dopolnilno opremo za vrata in okna za storitve na enem mestu.

V: Kakšna je vaša zmogljivost v vaši delavnici?

O: Naša letna proizvodna zmogljivost presega 800 kosov strojev.
