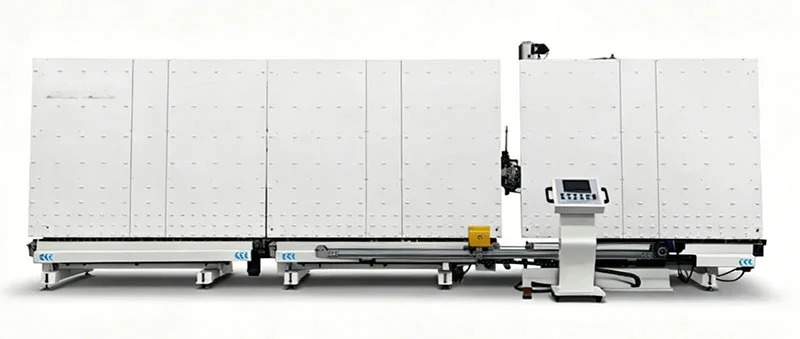

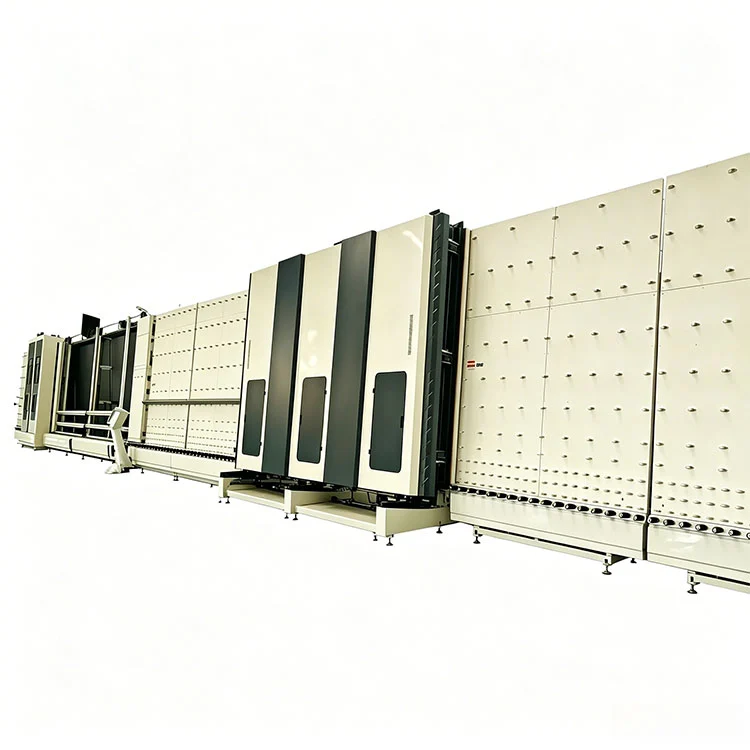

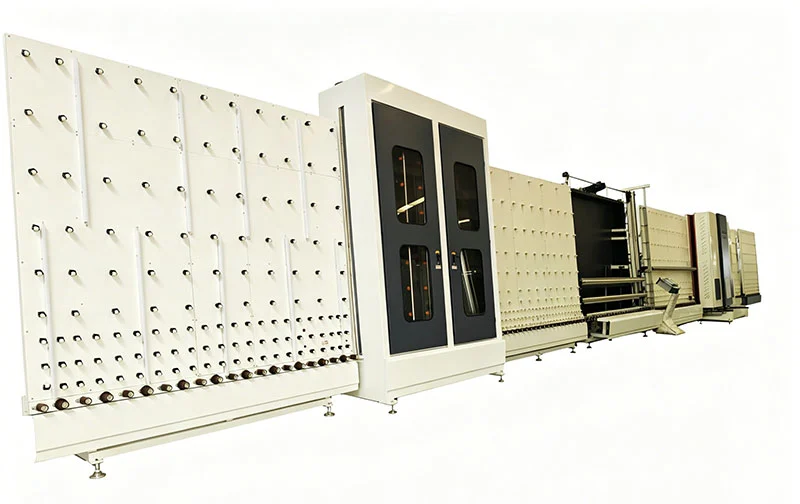

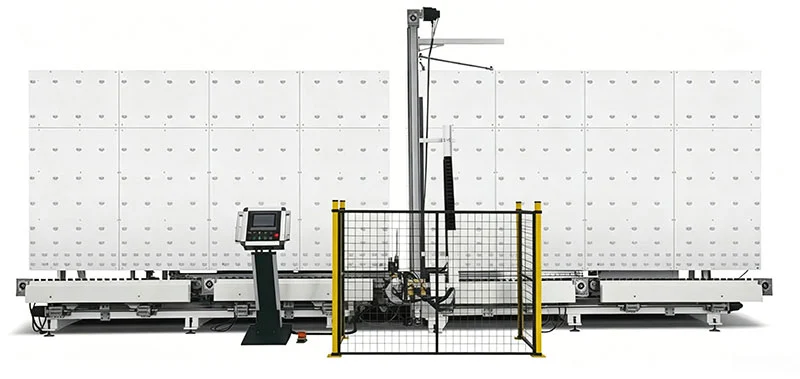

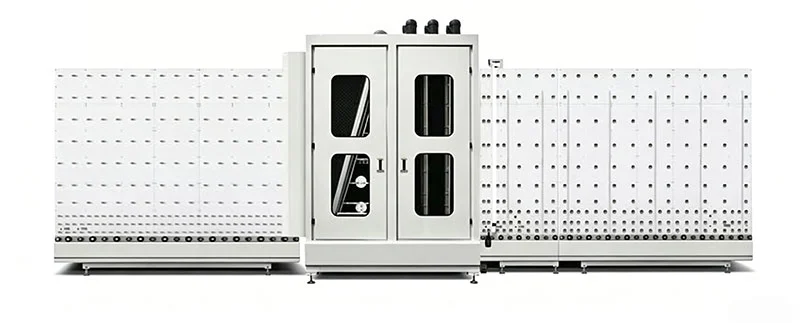

2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno steklo

Osnovne funkcije

The2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno stekloje zgrajen okoli navpične transportne strukture, ki omogoča gravitacijsko odtekanje vode med pomivanjem in izpiranjem ter pomaga ohranjati stekleno površino brez preostalih kapljic pred sušenjem.

1. Pranje, sušenje in stiskanje v eni liniji:Tri stopnje so zaporedno razporejene na eni transportni poti. Steklene plošče vstopijo na nakladalni strani in izstopijo kot stisnjene izolacijske steklene enote ali očiščene posamezne šipe. Ročni prenos med postajami ni potreben. Navpična postavitev zavzame manj prostora kot enakovredna vodoravna postavitev.
2. CNC upravljanje z zaslonom na dotik:Industrijski zaslon na dotik služi kot vmesnik za upravljanje. Parametre za različne vrste stekla – čas pomivanja, temperaturo sušenja, tlak stiskanja in hitrost tekočega traku – lahko shranite kot poimenovane recepte in jih prikličete iz pomnilnika. Sistem beleži alarme in prikazuje odčitke kod napak na zaslonu.
3. Visokotlačno pranje z recirkulacijo:Dvovrstne pršilne šobe dovajajo vodo pod nastavljivim pritiskom na obe stekleni površini. Večslojni filtrirni sistem ujame delce in omogoča ponovno kroženje iste vode. Povprečna poraba vode je približno 0,8 m³ na uro, filtrski elementi pa so dostopni za čiščenje brez večje demontaže.
4. Sušenje z ogrevanim zrakom:Sušilni del uporablja zaprto toplozračno komoro s temperaturnim razponom od 40°C do 120°C, brezstopenjsko nastavljivo. Zrak kroži skozi grelnike in ga z zračnimi noži usmeri na stekleno površino. Komora je zatesnjena, da prepreči vdor prahu, tako da posušeno steklo pred stiskanjem ni ponovno kontaminirano.
5. Hidravlična stiskalna postaja:Pritiskovno silo ustvarja hidravlični cilinder s tlakom, nastavljivim od 0,2 MPa do 1,2 MPa. Hitrost stiskanja in čas zadrževanja sta nastavljiva. Pri kaljenem steklu lahko tlačno rampo nastavite na blažji profil, da zmanjšate tveganje zloma.
6. Dostop do gradnje in vzdrževanja:Okvir je izdelan iz odebeljene pločevine iz ogljikovega jekla. Ležaji, tesnila in krtačni valji so določeni za neprekinjeno delovanje. Servisne plošče na straneh vsakega odseka omogočajo dostop do črpalk, filtrov in motorjev puhal, ne da bi morali odstraniti transportno strukturo.
7. Združljivost vrste stekla:Linija obravnava izolacijsko steklo, kaljeno steklo, arhitekturne plošče in steklo za zavese. Najmanjša in največja velikost je 280×450 mm in 2000 mm širine. Standardna obdelava in obdelava po meri sta podprti s prilagajanjem shranjenih nizov parametrov.

Tehnične specifikacije

Vsi spodaj navedeni parametri za2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno stekloso preverjeni med tovarniškim testiranjem pred pošiljanjem. Poročilo o pregledu pred dostavo je priloženo vsakemu naročilu.

Line Workflow

Steklene plošče se premikajo skozi2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno steklov neprekinjeni navpični orientaciji. Na nakladalni postaji operater postavi stekleno ploščo na tekoči trak. Prvi del opere obe površini z recirkulirano vodo skozi dvovrstne pršilne šobe, čemur sledi izpiranje s svežo vodo. Steklo nato vstopi v ogrevano sušilno komoro, kjer zračni noži usmerjajo vroč zrak po površini. Po sušenju gre steklo do postaje za stiskanje. Pri izolacijskih steklenih enotah je distančni okvir, ki je že prevlečen s primarno tesnilno maso, nameščen med dve stekli, hidravlična stiskalnica pa ju združi pod nadzorovanim pritiskom. Posamezne plošče iz kaljenega stekla lahko gredo skozi linijo s stiskalno postajo, nastavljeno na obvodni način. Končno steklo izstopi na koncu raztovarjanja.

Ključne komponente

• CNC zaslon na dotik in PLC:Krmilnik industrijskega razreda z barvnim zaslonom. Shranjuje več receptov za steklo. Prikazuje stanje v realnem času za vsak odsek in beleži zgodovino alarmov.
• Pršilne šobe in filtracija:Šobe z ravnim curkom iz nerjavečega jekla, razporejene v dvojnih vrstah. Tristopenjski filtrirni sistem — grobo sito, fina mreža in aktivno oglje — očisti recirkulirano vodo, preden se vrne v razpršilni krog.
• Enota za ogrevanje in sušenje:Električni grelni elementi v zaprti komori. Zračni noži so nameščeni tako, da pokrivajo celotno širino stekla. Temperaturni senzorji se vračajo v PLC za nadzor v zaprti zanki.
• Hidravlični stiskalni cilinder:Dvostranski hidravlični cilinder s pretvornikom tlaka. Moč pritiska, čas rampe in trajanje zadrževanja se nastavijo na zaslonu na dotik.
• Transportni sistem:Motorizirani valji z gumirano površino prenašajo steklo. Hitrost je spremenljiva od 1 do 6 m/min preko inverterskega pogona.
• Okvir in zaščita:Struktura iz ogljikovega jekla z barvo, odporno proti koroziji. Prozorne varnostne plošče obdajajo pralni in sušilni del. Gumbi za zaustavitev v sili se nahajajo na postajah za nakladanje in razkladanje.

Proizvajalec in garancija

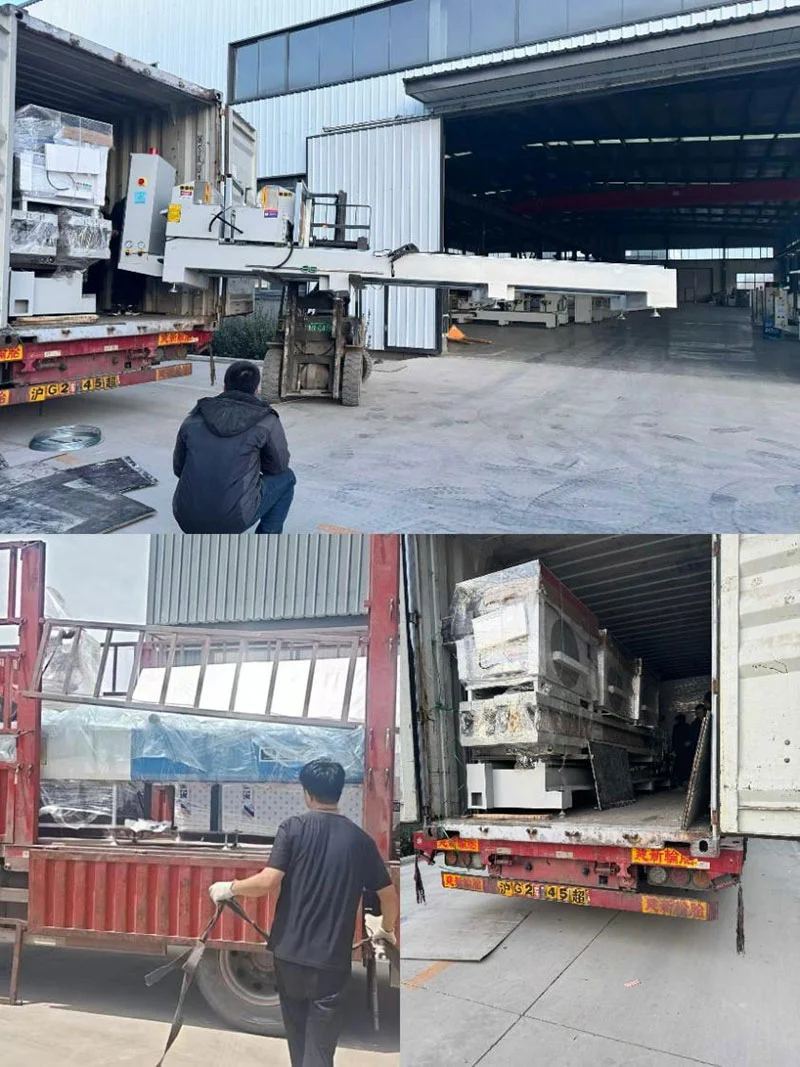

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje kot Lebulang Machine, proizvaja opremo za obdelavo stekla in oken v svojem obratu v Jinanu od leta 1996. Podjetje pokriva raziskave in razvoj, strojno obdelavo komponent, sestavljanje, testiranje in prodajo znotraj ene organizacije. The2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno stekloje izdelan v okviru tega integriranega sistema in odpremljen neposredno v tovarno. Velja certifikat CE in ISO 9001. Enoletna garancija pokriva glavno strukturo, razen elementov, ki se običajno obrabljajo. Vključena sta tehnična podpora na daljavo in usposabljanje za delovanje. Rezervni deli so na zalogi in jih je mogoče poslati v tujino. Montaža in zagon na kraju samem se lahko dogovorita kot ločena storitev.

pogosta vprašanja

V1: Katere vrste stekla lahko obdeluje ta proizvodna linija?

O: The2000 Navpična CNC pralno-sušilna stiskalnica za stroj za izolirano in kaljeno stekloje izdelan za izolacijsko steklo in kaljeno steklo ter podpira tudi arhitekturno steklo, steklo za vrata in okna ter stensko zaveso v razponu debeline od 4 mm do 25 mm. Ni namenjen za steklo, tanjše od 3 mm ali debelejše od 25 mm.

V2: Ali je stroj težko upravljati za nove zaposlene?

O: Delovanje uporablja CNC zaslon na dotik s shranjenimi recepti za različne vrste stekla. Na voljo sta priročnik v angleškem jeziku in video vodnik. Med nastavitvijo je na voljo oddaljeno vodenje. Na podlagi povratnih informacij iz proizvodnih lokacij se operaterji v enem do dveh delovnih dneh naučijo vsakodnevnega delovanja.

V3: Kako pogosto je potrebno vzdrževati krožni vodni sistem?

O: Večslojni filtrirni sistem omogoča daljše kroženje vode. Mreže filtrov je treba preverjati in čistiti po urniku, ki je določen glede na dnevno količino stekla. Nadomestni filtrirni elementi so na voljo kot rezervni deli. Raven rezervoarja za vodo se občasno dopolni, da se izravna izhlapevanje.

V4: Ali je mogoče napetost opreme prilagoditi različnim državam?

O: Standardna konfiguracija deluje na 380 V trifazni 50 Hz. Napetost in frekvenco je mogoče določiti ob naročilu — na primer 220 V/60 Hz ali 415 V/50 Hz — tako stroj ustreza lokalnim standardom električne energije, ne da bi potreboval zunanji transformator.
