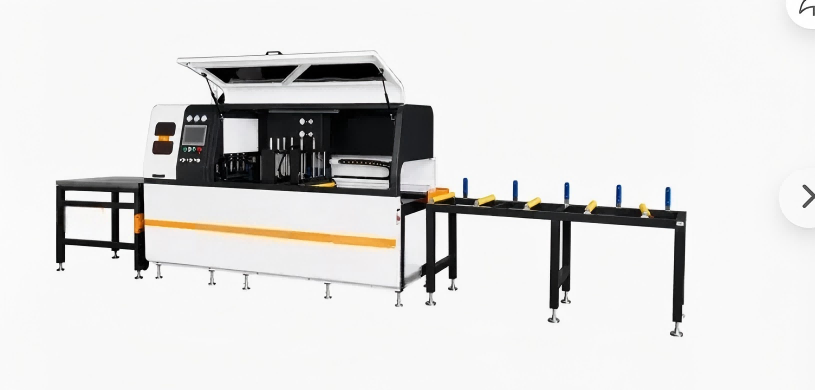

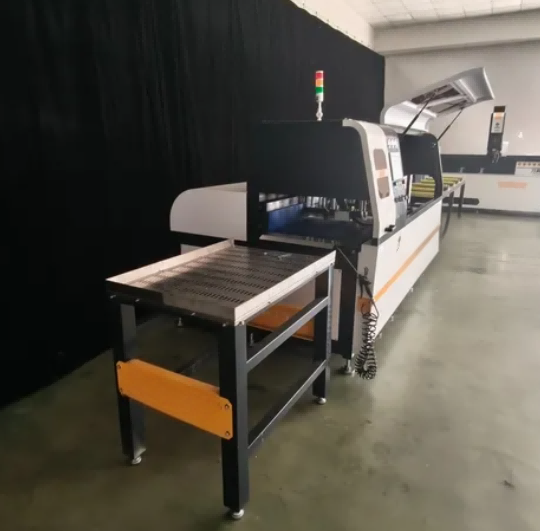

Natančna CNC krožna žaga za industrijske aluminijaste profile
Visoko precizna CNC krožna žaga za industrijske aluminijaste profile. Popolnoma avtomatski, zmogljiv in izdelan za čisto, hitro rezanje brez robov.
Ta zmogljiva CNC krožna žaga je zasnovana za visoko natančno rezanje industrijskih aluminijastih profilov. Opremljena je s samodejnim podajanjem, servo krmiljenjem in togo žagino glavo, zato zagotavlja hitre reze brez robov z izjemno ponovljivostjo. Idealno za tovarne za ekstruzijo aluminija, proizvajalce oken in vrat ter proizvodne linije velikih količin.
Tehnične specifikacije
| Postavka | Standardni parameter modela CNC krožne žage (prilagodljiv) |
| Model | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 CNC krožna žaga za industrijske aluminijaste profile |
| Nadzorni način | Popoln servo CNC avtomatski nadzor |
| Premer žaginega lista | Φ455 mm / Φ500 mm / Φ550 mm (izbirno) |
| Moč glavnega vretena | Visokohitrostni motor 5,5KW / 7,5KW |
| Hitrost vrtenja vretena | 2800rpm nastavljiv |
| Največja dolžina rezanja s podajanjem | 350 mm -- 6500 mm (na voljo daljši hod po meri) |
| Največji rezalni prerez | 210 mm (Š) × 320 mm (V) |
| Standardni rezalni kot | 90°, ±45° zajeralni rez |
| Natančnost pozicioniranja | ±0,05 mm |
| Toleranca ponavljajočega se rezanja | ≤±0,1 mm |
| Način vpenjanja | Dvojne pnevmatske navpične + vodoravne spone |
| Zračni delovni tlak | 0,5--0,8MPa |
| CNC sistem | Uvoženi PLC + 10-palčni zaslon na dotik |
| Hladilni sistem | Samodejno razpršeno mazanje rezalne tekočine |
| Skupna teža stroja | 1200KG - 1800KG |
| Certificiranje | CE, ISO9001 |
| Napetost po meri | 380V/415V/220V za svetovne trge |
Kako deluje žaga

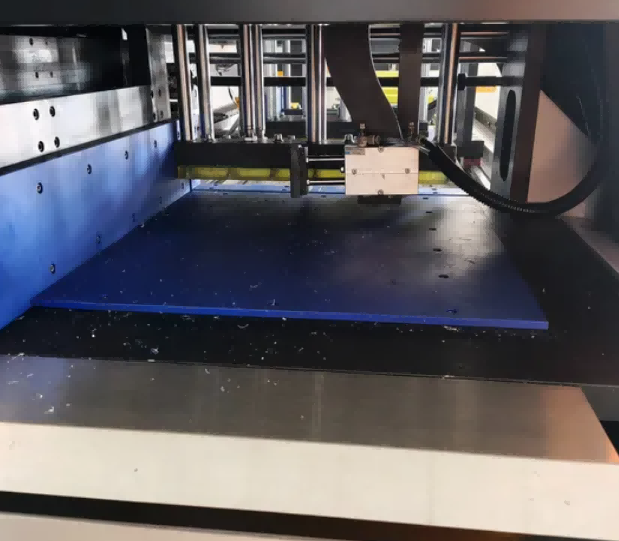

TheCNC krožna žaga za industrijske aluminijaste profiledeluje s servo gnano podajalno osjo, ki postavi profil pod žagin list glede na dolžino, vneseno na zaslonu na dotik. Operater naloži ekstruzijo aluminija na vhodno valjčno mizo, iz spomina izbere rezalni program ali vnese nove dimenzije in zažene cikel. Pnevmatske spone se zaskočijo iz navpične in vodoravne smeri, da držijo profil proti referenčnim omejevalom. Glava žage, opremljena z dušilnim cilindrom plin-tekočina, se spušča skozi material z nadzorovano hitrostjo podajanja, da ustvari kvadratni rez brez robov. Razpršena rezalna tekočina med rezanjem hladi rezilo in obdelovanec. Ko se rezilo umakne, se objemke sprostijo in servo podajalnik premakne profil na naslednji položaj reza. Standardna konfiguracija reže pri 90° in ±45°. Z izbirnim kotnim modulom CNC se glava žage pod programskim nadzorom zavrti v poljuben kot med 22,5° in 157,5°.
Ključne značilnosti
Popolnoma samodejno delovanje – Samodejno podajanje materiala, vpenjanje in žaganje za največjo učinkovitost.
Struktura za težke obremenitve – ojačan okvir stroja zmanjšuje tresljaje in zagotavlja dolgoročno stabilnost.
Tehnologija brez robov – Optimizirana hitrost rezila in hladilni sistem zmanjšata robove in sekundarno obdelavo.
Uporabniku prijazen vmesnik CNC – intuitiven nadzor na dotik za hitro nastavitev in enostavno upravljanje.
Prilagodljivi rezalni koti – podpira 45°, 90° in rezanje kota po meri za vsestranske aplikacije
Delovni proces
Avtomatsko nalaganje – Profili se nalagajo preko valjčnega transporterja ali avtomatskega nakladalnika.
Natančno pozicioniranje – podajanje s servo pogonom zagotavlja natančno dolžino reza.
Varno vpenjanje – pnevmatske/hidravlične spone trdno držijo profile.
Visokohitrostno rezanje – CNC-krmiljena glava žage izvaja čiste in natančne reze.
Odstranjevanje in hlajenje odrezkov – Integrirano hlajenje in transporter odrezkov ohranjata delovni prostor čist.
CNC krožna žaga za industrijske aluminijaste profile Dodatni moduli za nadgradnjo
- Rezalna struktura brez repa (ostali rep ≤5 mm, visoka poraba materiala)
- Avtomatska nakladalna in razkladalna valjčna transportna linija za 6 m dolge profile
- CNC modul za rezanje poljubnih kotov (22,5°--157,5°)
- Zbiralnik prahu za shranjevanje ostružkov velike zmogljivosti
- Modul za oddaljeno spletno diagnostiko in statistiko podatkov IoT
- Snop večdelnih sinhronih vpenjal
- Prilagojeno podaljšano podajalno potovanje do 12000 mm
Scenariji uporabe
Aluminijasti okenski in vratni profili
Zavese in fasadni sistemi
Rezanje okvirja solarne plošče
Industrijske ekstruzije aluminija
Železniški tranzit in avtomobilski aluminijasti deli
Pohištveni in toplotni profili
pogosta vprašanja
V1: Katere profile lahko reže ta CNC žaga?
O: Zasnovan je za industrijske aluminijaste profile, vključno z deli oken/vrat, zavesami in solarnimi okvirji. Za večje ekstruzije so na voljo rešitve po meri.
V2: Ali je stroj popolnoma samodejen?
O: Da. Podpira samodejno podajanje, vpenjanje, rezanje in razkladanje, kar zahteva samo enega operaterja.
V3: Ali lahko reže pod kotom, ki ni 90°?
O: Da. Standardni modeli podpirajo 45° in 90°; rezanje pod kotom po meri je na voljo na zahtevo.
V4: Kakšna je natančnost rezanja?
O: Natančnost podajanja je ±0,1 mm, kar zagotavlja visoko ponovljivost za množično proizvodnjo.
