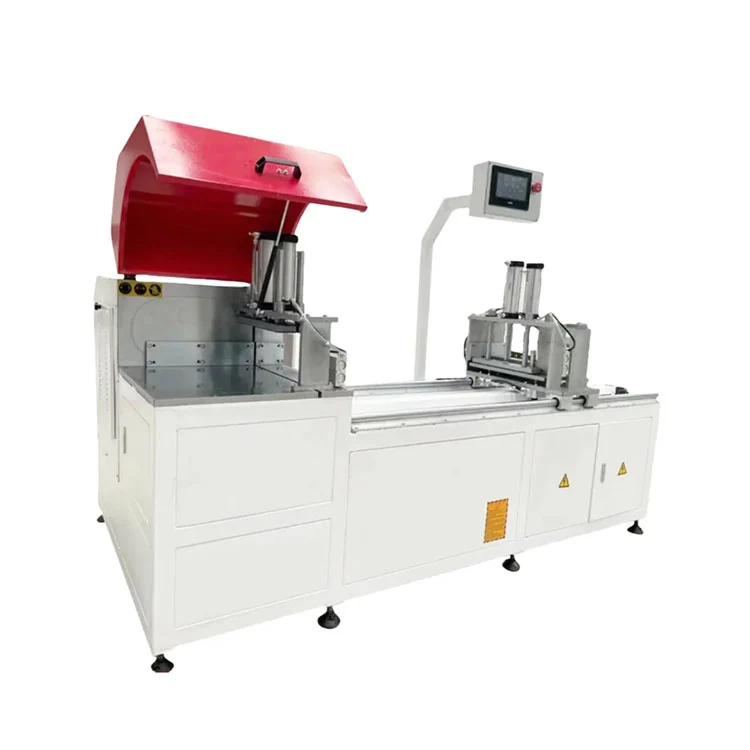

CNC krožna žaga za industrijske aluminijaste profile
Naša CNC krožna žaga znamke Lebulang za industrijske aluminijaste profile, opremljena s popolnim servo CNC krmilnim sistemom + visokohitrostnim karbidnim listom krožne žage, ta stroj v enem delovnem procesu dokonča samodejno podajanje, pozicioniranje s fiksno dolžino, zajeralno rezanje 45°/90° in samodejno praznjenje. Toleranca rezanja je nadzorovana v okviru ±0,1 mm, gladek del brez robov brez sekundarnega poliranja, povečanje proizvodnje v delavnici za 120 % in zmanjšanje izgube aluminijastih odpadkov za več kot 15 %. Naša tovarna v Jinanu upa, da bo sodelovala z vami.
TheCNC krožna žaga za industrijske aluminijaste profilese proizvaja v obratu Lebulang Machine v Jinanu na Kitajskem, ki proizvaja opremo za obdelavo aluminija in PVC od leta 1996. Žaga je dobavljena neposredno v tovarni in jo je mogoče konfigurirati po specifikacijah OEM in ODM. To je popolnoma servo gnana CNC žaga, ki je na voljo v treh možnostih premera rezila — Φ455 mm, Φ500 mm in Φ550 mm — z glavnim motorjem z nazivno močjo 5,5 kW ali 7,5 kW. Pomik po osi X lahko reže profile od 350 mm do 6500 mm v standardni konfiguraciji, z daljšim hodom, ki je na voljo kot opcija. Največji rezalni prerez je 210 mm širok in 320 mm visok. Standardni rezalni koti so zajeralni rezi 90° in ±45°, z izbirnim modulom za poljubne kote CNC, ki pokriva od 22,5° do 157,5°. Natančnost pozicioniranja je določena pri ±0,05 mm. Žaga se krmili prek uvoženega PLC-ja z 10-palčnim zaslonom na dotik, pnevmatske spone pa med rezanjem pritrjujejo obdelovanec v navpični in vodoravni smeri.
Tehnične specifikacije
| Postavka | Standardni parameter modela CNC krožne žage (prilagodljiv) |
| Model | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 CNC krožna žaga za industrijske aluminijaste profile |
| Nadzorni način | Popoln servo CNC avtomatski nadzor |
| Premer žaginega lista | Φ455 mm / Φ500 mm / Φ550 mm (izbirno) |
| Moč glavnega vretena | Visokohitrostni motor 5,5KW / 7,5KW |
| Hitrost vrtenja vretena | 2800rpm nastavljiv |
| Največja dolžina rezanja s podajanjem | 350 mm -- 6500 mm (na voljo daljši hod po meri) |
| Največji rezalni prerez | 210 mm (Š) × 320 mm (V) |
| Standardni rezalni kot | 90°, ±45° zajeralni rez |
| Natančnost pozicioniranja | ±0,05 mm |
| Toleranca ponavljajočega se rezanja | ≤±0,1 mm |
| Način vpenjanja | Dvojne pnevmatske navpične + vodoravne spone |
| Zračni delovni tlak | 0,5--0,8MPa |
| CNC sistem | Uvoženi PLC + 10-palčni zaslon na dotik |
| Hladilni sistem | Samodejno razpršeno mazanje rezalne tekočine |
| Skupna teža stroja | 1200KG - 1800KG |
| Certificiranje | CE, ISO9001 |
| Napetost po meri | 380V/415V/220V za svetovne trge |
Kako deluje žaga
TheCNC krožna žaga za industrijske aluminijaste profiledeluje s servo gnano podajalno osjo, ki postavi profil pod žagin list glede na dolžino, vneseno na zaslonu na dotik. Operater naloži ekstruzijo aluminija na vhodno valjčno mizo, iz spomina izbere rezalni program ali vnese nove dimenzije in zažene cikel. Pnevmatske spone se zaskočijo iz navpične in vodoravne smeri, da držijo profil proti referenčnim omejevalom. Glava žage, opremljena z dušilnim cilindrom plin-tekočina, se spušča skozi material z nadzorovano hitrostjo podajanja, da ustvari kvadratni rez brez robov. Razpršena rezalna tekočina med rezanjem hladi rezilo in obdelovanec. Ko se rezilo umakne, se spone sprostijo in servo podajalnik premakne profil na naslednji položaj reza. Standardna konfiguracija reže pri 90° in ±45°. Z izbirnim kotnim modulom CNC se glava žage pod programskim nadzorom zavrti v poljuben kot med 22,5° in 157,5°.
Ključne komponente
- Servo krmilna os:AC servo motor poganja kroglični vijak osi X za pozicioniranje profila. Natančnost pozicioniranja je ±0,05 mm, s toleranco ponavljajočega se rezanja znotraj ±0,1 mm. Standardni transportni ročaji za rezanje dolžin od 350 mm do 6500 mm.
- Sklop glave žage:Motor s 5,5 kW ali 7,5 kW poganja list krožne žage iz volframovega karbida pri 2800 vrt./min. Dušilni valj plin-tekočina nadzira navpično hitrost podajanja, da ustreza debelini materiala in obremenitvi rezila.

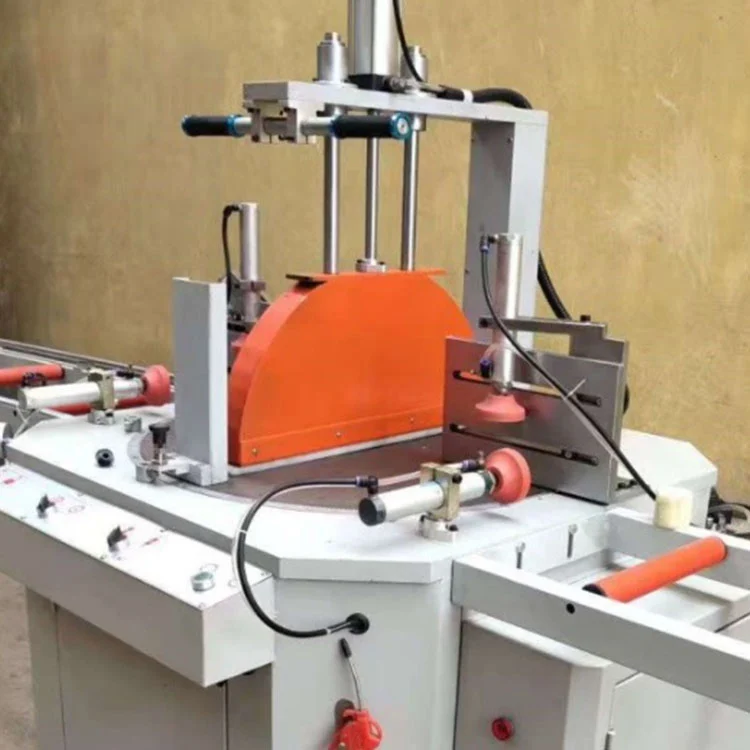

- Pnevmatski vpenjalni sistem:Dvojne navpične in vodoravne spone z mehkimi čeljustmi držijo profil ob zadnji ograji in mizi. Vpenjalna sila je nastavljiva preko regulatorja zračnega tlaka nastavljenega med 0,5 in 0,8 MPa.
- CNC krmilnik in zaslon na dotik:Uvoženi PLC, združen z 10-palčnim večjezičnim zaslonom na dotik, skrbi za shranjevanje programa, vnos dolžine, izbiro kota in nadzor cikla. Za prenos programa sta podprti USB in omrežna povezljivost.

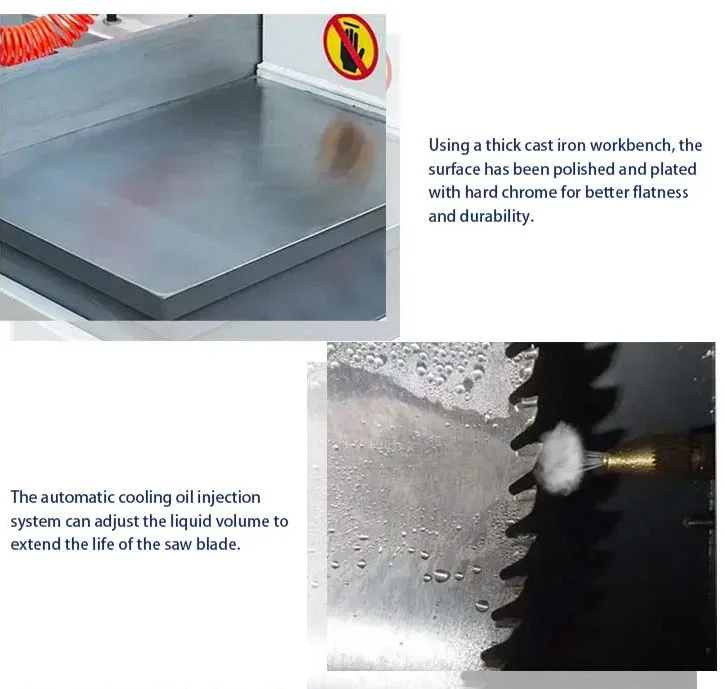

- Sistem hladilnega mazanja:Samodejni razpršeni sistem rezalne tekočine nanese meglico maziva na rezilo in območje rezanja. To zmanjša trenje, podaljša življenjsko dobo rezila in pomaga ustvariti čisto površino reza.
- Varnostno ohišje:Popolnoma zaprt ščitnik rezila pokriva območje rezanja. Gumb za zaustavitev v sili in senzor za zaščito pred trkom zaustavita stroj, če je na poti rezila zaznana ovira.
CNC krožna žaga za industrijske aluminijaste profile Standardni dodatki
- CNC servo krmilni sistem za podajanje + 10-palčni večjezični zaslon na dotik
- Uvožen list krožne žage iz volframovega karbida za aluminij
- Sklop glave rezalne žage z dušenjem plin-tekočina
- Dvojna pnevmatska avtomatska vpenjalna naprava z mehkimi čeljustmi proti praskam
- Avtomatski sistem kroženja hladilnega mazanja
- Popolnoma zaprt varnostni zaščitni pokrov rezila
- Cev za zbiranje prahu iz aluminijastih drobcev
- Gumb za zaustavitev v sili, senzor za zaščito pred trkom
- Popoln angleški priročnik za uporabo in vzdrževanje, komplet orodij za rezervne dele
CNC krožna žaga za industrijske aluminijaste profile Dodatni moduli za nadgradnjo
- Rezalna struktura brez repa (ostali rep ≤5 mm, visoka poraba materiala)
- Avtomatska nakladalna in razkladalna valjčna transportna linija za 6 m dolge profile
- CNC modul za rezanje poljubnih kotov (22,5°--157,5°)
- Zbiralnik prahu za shranjevanje ostružkov velike zmogljivosti
- Modul za oddaljeno spletno diagnozo in statistiko podatkov IoT
- Snop večdelnih sinhronih vpenjal
- Prilagojeno podaljšano podajalno potovanje do 12000 mm
Obseg uporabe

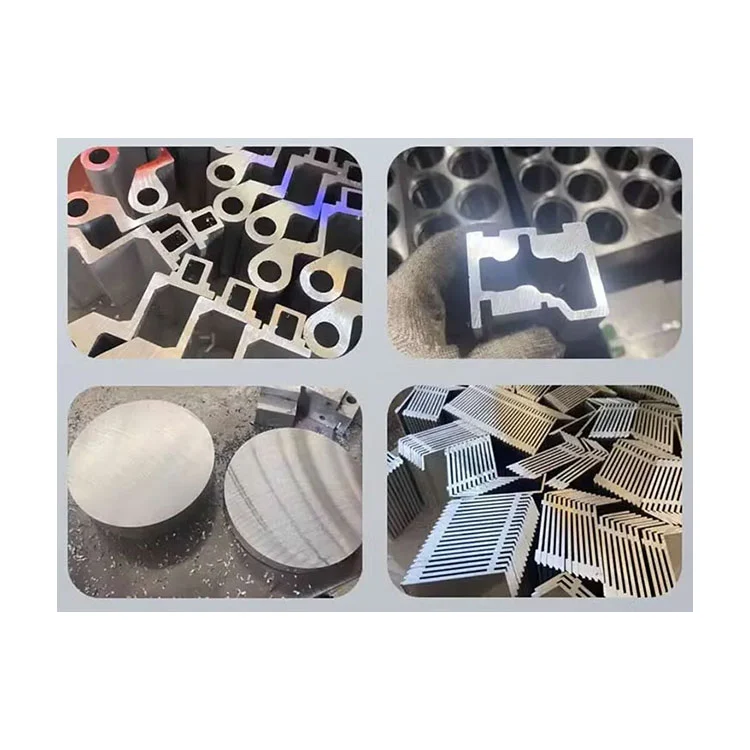

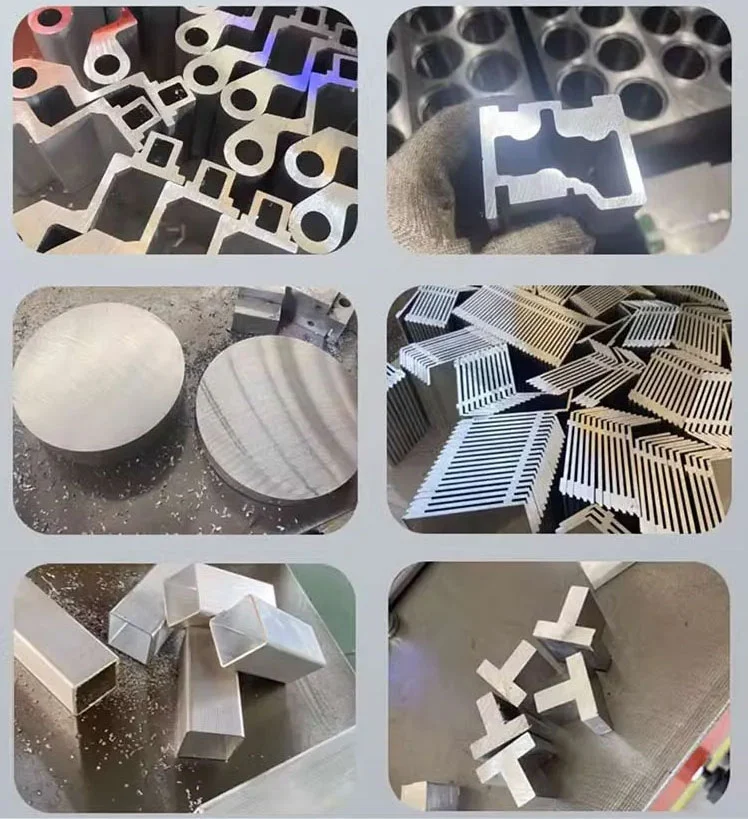

TheCNC krožna žaga za industrijske aluminijaste profilese uporablja v proizvodnih okoljih, kjer se aluminijasti iztiski razrežejo na dolžino pred nadaljnjo strojno obdelavo ali sestavljanjem. Običajne uporabe vključujejo rezanje profilov okvirjev za okna in vrata, stenske stene za zavese in prečke, industrijske aluminijaste strukturne elemente, tirnice za namestitev solarnih panelov in arhitekturne okrasne profile. Žaga lahko obdeluje polne in votle aluminijaste profile, termično ločene profile in lahke bakrene ali PVC ekstruzije v okviru svoje zmogljivosti preseka. Z izbirnim modulom za poljubne kote izdeluje tudi kotne reze za dvokapne okvirje, trapezna okna in večstranske arhitekturne sklope.
Naša storitev
- Garancija minimalno eno leto od datuma zagona.
- Brezplačno svetovanje pred, med in po prodaji.
- Brezplačno načrtovanje projekta in načrtovanje postavitve.
- Brezplačno odpravljanje napak v opremi, dokler vse funkcije ne delujejo, kot je določeno.
- Brezplačna koordinacija dogovorov o pošiljanju na dolge razdalje.
- Brezplačno usposabljanje o upravljanju in vzdrževanju opreme.
- Enoletna popolna garancija in doživljenjska vzdrževalna storitev.
