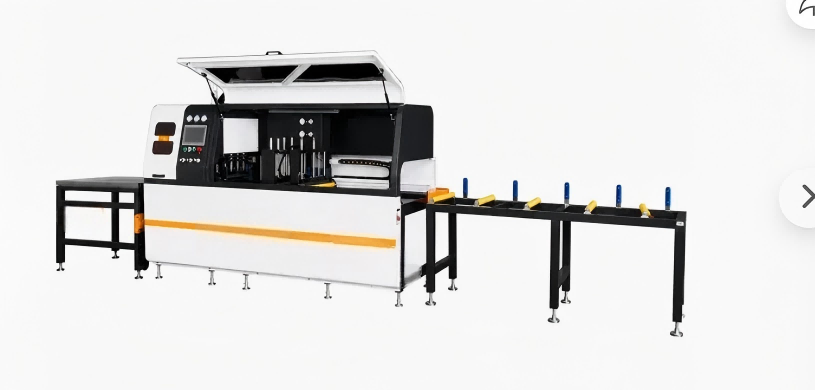

Visoko natančna CNC krožna žaga za industrijske aluminijaste profile

Tehnične specifikacije

Kako deluje žaga

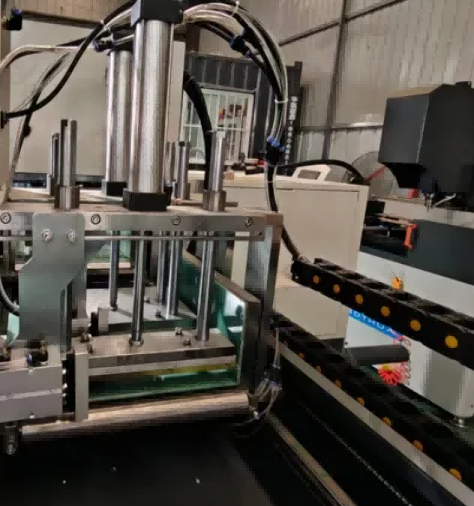

TheCNC krožna žaga za industrijske aluminijaste profiledeluje s servo gnano podajalno osjo, ki postavi profil pod žagin list glede na dolžino, vneseno na zaslonu na dotik. Operater naloži ekstruzijo aluminija na vhodno valjčno mizo, iz spomina izbere rezalni program ali vnese nove dimenzije in zažene cikel. Pnevmatske spone se zaskočijo iz navpične in vodoravne smeri, da držijo profil proti referenčnim omejevalom. Glava žage, opremljena z dušilnim cilindrom plin-tekočina, se spušča skozi material z nadzorovano hitrostjo podajanja, da ustvari kvadratni rez brez robov. Razpršena rezalna tekočina med rezanjem hladi rezilo in obdelovanec. Ko se rezilo umakne, se objemke sprostijo in servo podajalnik premakne profil na naslednji položaj reza. Standardna konfiguracija reže pri 90° in ±45°. Z izbirnim kotnim modulom CNC se glava žage pod programskim nadzorom zavrti v poljuben kot med 22,5° in 157,5°.

Ključne značilnosti

±0,1 mm Natančnost rezanja – Servo krmiljeno podajanje zagotavlja izjemno ponovljivost.

Popolnoma samodejni cikel – integrirano samodejno polnjenje, vpenjanje, rezanje in praznjenje.

Ogrodje za težke obremenitve – varjena jeklena konstrukcija z zmanjšano napetostjo zmanjšuje vibracije in podaljšuje življenjsko dobo rezila.

Rezanje brez robov – Optimizirana hitrost rezila in sistem hlajenja z meglo zmanjšata naknadno obdelavo.

Prilagodljivo rezanje pod kotom – standardno 45°/90°; koti po meri na voljo na zahtevo.

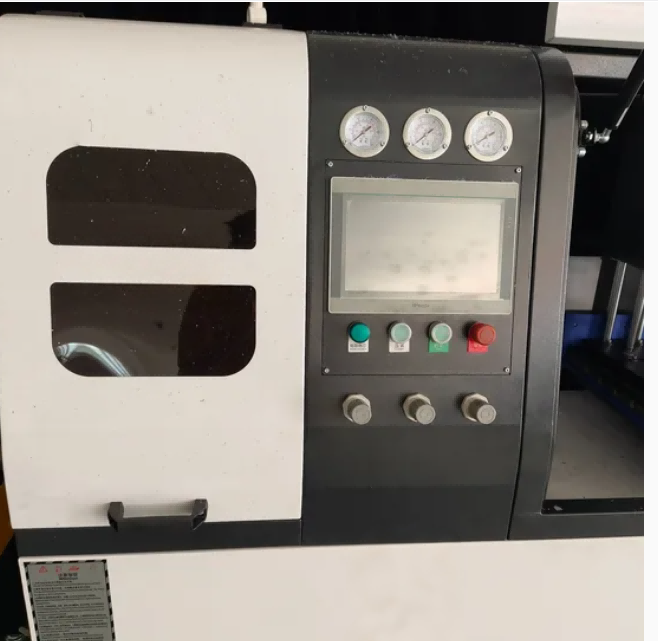

Uporabniku prijazen CNC vmesnik – intuitivni HMI na dotik za hitro nastavitev in minimalno usposabljanje.

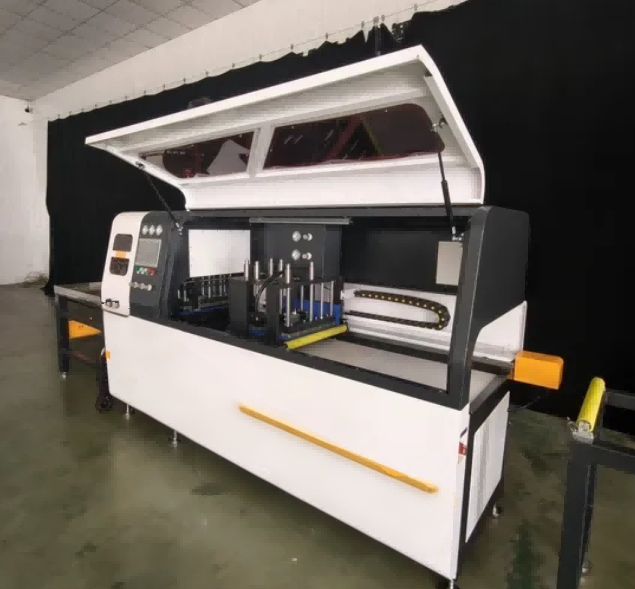

Varnost na prvem mestu – Popolnoma zaprto varovanje z varnostnimi zaporami in električno omarico, skladno s CE

Scenariji uporabe

Aluminijasti okenski in vratni profili

Zavese in fasadni sistemi

Rezanje okvirja solarne plošče

Industrijske ekstruzije aluminija

Železniški tranzit in avtomobilski aluminijasti deli

Pohištveni in toplotni profili

CNC krožna žaga za industrijske aluminijaste profile Dodatni moduli za nadgradnjo

1. Rezalna struktura brez repa (ostali rep ≤5 mm, visoka poraba materiala)
2. Avtomatska nakladalna in razkladalna valjčna transportna linija za 6 m dolge profile
3. CNC modul za rezanje poljubnih kotov (22,5°--157,5°)
4. Zbiralnik prahu za shranjevanje ostružkov velike zmogljivosti
5. Modul za oddaljeno spletno diagnostiko in statistiko podatkov IoT
6. Snop večdelnih sinhronih vpenjal
7. Prilagojeno podaljšano podajalno potovanje do 12000 mm

Delovni proces

Avtomatsko nalaganje – Profili se nalagajo preko valjčnega transporterja ali avtomatskega nakladalnika.

Natančno pozicioniranje – podajanje s servo pogonom zagotavlja natančno dolžino reza.

Varno vpenjanje – pnevmatske/hidravlične spone trdno držijo profile.

Visokohitrostno rezanje – CNC-krmiljena glava žage izvaja čiste in natančne reze.

Odstranjevanje in hlajenje odrezkov – Integrirano hlajenje in transporter odrezkov ohranjata delovni prostor čist

pogosta vprašanja

Katere profile lahko reže ta CNC žaga?

O: Zasnovan je za industrijske aluminijaste profile, vključno z deli oken/vrat, zavesami in solarnimi okvirji. Za večje ekstruzije so na voljo rešitve po meri.

V2: Ali je stroj popolnoma samodejen?

O: Da. Podpira samodejno podajanje, vpenjanje, rezanje in razkladanje, kar zahteva samo enega operaterja.

V3: Ali lahko reže pod kotom, ki ni 90°?

O: Da. Standardni modeli podpirajo 45° in 90°; rezanje pod kotom po meri je na voljo na zahtevo.

V4: Kakšna je natančnost rezanja?

O: Natančnost podajanja je ±0,1 mm, kar zagotavlja visoko ponovljivost za množično proizvodnjo.
