800 mm visoko togostni natančni CNC obdelovalni center za velike industrijske aluminijaste profile

Povzetek izdelka

Eno vpenjanje. Vsaka luknja, reža in končna stran. Brez davka na ponovno pritrjevanje.

Večina trgovin s profili izgubi več časa s premikanjem dela med vrtalno stiskalnico, primežem in rezilom, kot ga izgubijo pri dejanskem rezanju kovine. To 800 mm središče zapre to zanko. Enkrat naložite ekstruzijo, jo pritrdite na referenčno točko tal in pustite, da vreteno izvaja vrtanje, rezkanje, narezovanje navojev, posnemanje robov in kvadrenje čelne strani v enem samem ciklu — z istim programom, ki ponavlja 1. del in 1000. del brez premikanja.

To ni jekleni VMC, oblečen v aluminijasto orodje. Posoda, krivulja vretena, logika podajanja in pot odrezkov so bili od začetka določeni za ekstruzije 6061/6063: visoko število vrtljajev, nizka sila, hitro odvajanje ostružkov in sponke, ki držijo tanke stene, ne da bi jih zdrobile.

Tehnične specifikacije



Ključne značilnosti

3-osna zasnova s ​​prvo aluminijem — optimizirana hitrost vretena, logika podajanja in odvajanje odrezkov za ekstruzije 6061/6063

Multi-proces z enim vpenjanjem - vrtanje, rezkanje, navoj, grezilo, posnemanje in graviranje brez premikanja profila

Nagibna/vrtljiva delovna miza (-90°/0°/+90°) — zgornja in obe stranski strani strojno obdelani v eni nastavitvi

Servo gnan X/Y/Z — stabilno pozicioniranje, ponovljivi vzorci lukenj, gladko konturno rezkanje

Visokohitrostno električno vreteno — možnosti zračnega ali tekočinskega hlajenja, prilagojene obremenitvi aluminijastih čipov

Grafično CNC programiranje — izberite vrsto luknje/utora, vnesite dimenzije, ustvarite pot orodja; Uvoz CAD/G kode na zahtevo

Pnevmatske profilne spone — hitro nalaganje, varno držanje, minimalna deformacija na tankostenskih delih

Hlajenje z meglo/pršenjem – ohranja rezilo hladno, čisti dolge aluminijaste ostružke, ščiti anodizirane ali prašno lakirane površine

Kompaktna industrijska zgradba — ustreza trgovinam z okni, fasaderskim delavnicam, izdelovalcem okvirjev za avtomatizacijo in obdelovalcem profilov OEM

Zmogljivosti strojne obdelave

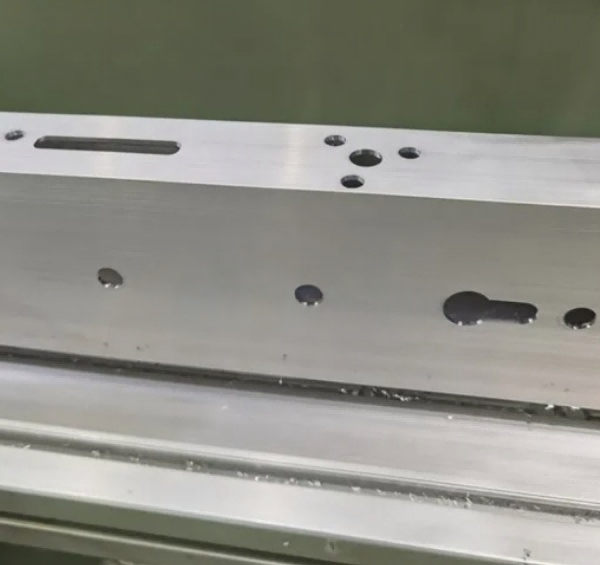

Okrogle luknje, podolgovate luknje, luknje za ključe, kvadratne luknje, izrezi posebnih oblik

Čelno rezkanje in kvadranje

Rezkanje rež, žepi na tečajih, ohišja ključavnic, luknje za okovje

Rezanje navojev (izbirno togo rezanje navojev)

Posnemanje, grezenje, svetlo graviranje

Globoke skoznje luknje z nagibom mize

Kratke industrijske ekstruzije, nosilne plošče, tirnice s T-režami, vozlišča strojnih okvirjev

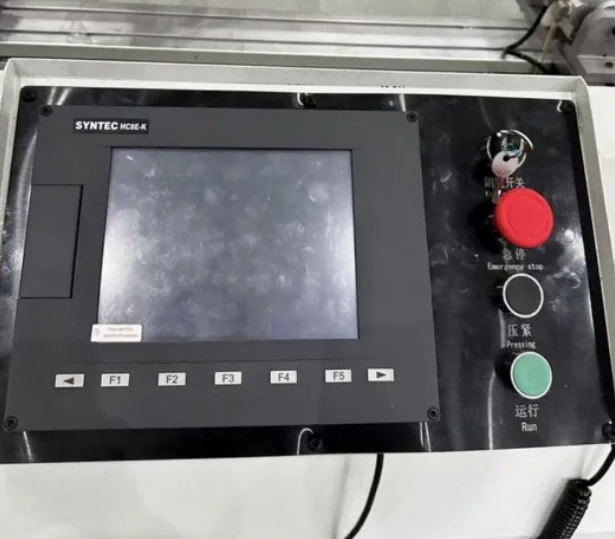

800 mm CNC obdelovalni center za industrijske aluminijaste profile Inteligentni CNC nadzorni sistem, enostavno upravljanje za nepoklicne delavce

• 10-palčni večjezični CNC krmilnik z zaslonom na dotik (angleščina, španščina, arabščina, ruščina izbirno)
• Vgrajena namenska knjižnica postopkov za aluminijaste profile: vnaprej shranjeni parametri za konektorje za zavese, luknje za tečaje oken, luknje za namestitev solarnih nosilcev, klic z enim klikom
• Podpora za uvoz risb DXF CAD prek bliskovnega pogona USB, sistem samodejno generira obdelovalni program NC brez zapletenega ročnega programiranja
• Izbirni oddaljeni IoT modul: spletno oddaljeno odpravljanje napak, diagnosticiranje napak in statistika proizvodnih podatkov 24/7

800 mm CNC obdelovalni center za industrijske aluminijaste profile

Smo eno vodilnih podjetij s sedežem v Jinanu na Kitajskem, specializirano za načrtovanje, proizvodnjo in distribucijo visokokakovostnega stroja za aluminijasta okenska vrata, stroja za okna UPVC, stroja za obdelavo stekla. Naše podjetje je predano zagotavljanju inovativnih in prilagojenih rešitev za izpolnjevanje raznolikih potreb naše globalne stranke.

Izdelki in storitve: Nudimo obsežno paleto strojev, ki skrbijo za proizvodnjo aluminijastih in UPVC oken ter rešitev za dvojno zasteklitev. Naši izdelki so zasnovani za natančnost, učinkovitost in vzdržljivost, kar zagotavlja, da lahko naše stranke izdelajo visokokakovostna okna, ki izpolnjujejo mednarodne standarde.

Prisotnost na trgu: Naši napredni stroji so našli široko uporabo v Severni Ameriki, Južni Ameriki, Evropi, Bližnjem vzhodu in drugih regijah. Naša globalna prisotnost je dokaz naše zavezanosti kakovosti in zadovoljstvu strank.

Raziskave in razvoj: velik poudarek dajemo raziskavam in razvoju. Naša predana ekipa za raziskave in razvoj neumorno dela na inovacijah in izboljšanju naše ponudbe izdelkov.

Zmogljivosti prilagajanja:Zavedamo se, da ima vsaka stranka edinstvene zahteve, zato nudimo prilagojene rešitve za reševanje specifičnih proizvodnih potreb.

Zakaj izbrati ta CNC center s profilom 800 mm

Večina trgovin ne potrebuje 6-metrskega portalnega stroja za začetek obdelave aluminijastih profilov. Potrebujejo stroj, ki je natančen, enostaven za programiranje, poceni za uporabo in ne spremeni 300 mm nosilca v delo s tremi postajami. Ta 800 mm center odstrani korak ponovnega pritrjevanja, skrajša usposabljanje operaterja in ohranja vzorce lukenj dosledne v serijah.

V primerjavi z ročno obdelavo:

Manj nastavitev = manj nizov toleranc

En program = ponovljivi deli

Eno vpenjanje = kvadratne luknje, poravnane reže, čiste končne površine

En operater = vrtanje + rezkanje + narezovanje v istem ciklu

Nadzor in programska oprema

Vmesnik CNC je izdelan za profilno delo, ne za strojnike, ki že govorijo kodo G. Operaterji izberejo funkcijo – luknjo, režo, žep, navoj, prehod čelnega rezkarja – vnesejo velikost in položaj, sistem pa obravnava pot orodja. Za napredne uporabnike so podprti risbe CAD in uvoz G-kode, stroj pa je mogoče integrirati s programsko opremo za okna/vrata/zavese ali izvoz podatkov ERP na zahtevo.

Orodja in hlajenje

Aluminij želi ostro orodje, pravilen nagibni kot in hitro odvajanje odrezkov. Stroj podpira čelne rezkare iz karbidne trdine, kombinacije svedrov/rezkarjev, vpenjalne klešče za navoje, gravirne nastavke in enote žaginega lista. Hlajenje z meglo preprečuje varjenje ostružkov na rezkar; za težje odseke je na voljo poplavno hlajenje.

Vpenjanje in držanje

Pnevmatske spone držijo profil proti referenčni referenčni točki, ne da bi zdrobile tanke stene. Pritrdilne postaje je mogoče prestaviti za različne višine in širine odsekov. Izbirne čeljusti po meri so na voljo za sistemske profile, toplotno ločene odseke in nestandardne ekstruzije.

Kakovost in togost

Ključne strukture so razbremenjene, da se zmanjša dolgoročno popačenje. Linearna vodila in kroglična vretena so izbrana za ponavljajoče se pozicioniranje, ne le za največjo hitrost. Rezultat je stabilna natančnost med serijami – ne le dober prvi del.

Pakiranje in dostava

Ohišje iz vezanega lesa / raztegljiva folija + jekleni trakovi za izvoz

Priložen je priročnik za uporabo in angleški izobraževalni video

Oddaljeno vodenje namestitve in programsko usposabljanje

Podprto ime modela OEM/ODM, barva in oznaka

MOQ: 1 komplet

Dobavni rok: 10–30 delovnih dni, odvisno od konfiguracije

Poprodajne storitve

12–24 mesečna garancija glede na konfiguracijo

Doživljenjska tehnična podpora na daljavo

Dobava rezervnih delov in potrošnega materiala

Storitev na kraju samem je na voljo za izbrane trge

Podpora za angleščino/kitajščino/španščino/ruščino/arabščino ni obvezna

pogosta vprašanja

Ali lahko reže jeklo ali nerjavno jeklo?

Optimiziran je za aluminij in PVC/lahke zlitine. Občasni deli iz mehkega jekla so možni s pravilnim orodjem in zmanjšanim podajanjem, vendar to ni center za obdelavo jekla.

Je 800 mm dovolj za dolge profile za zavese?

Za 6-metrske stebričke polne dolžine ne — potrebujejo središče profila z dolgim ​​gibom. Toda za strojno obdelana vozlišča, končne podrobnosti, nosilce in kratke dele je 800 mm idealno.

Ali lahko dotika niti?

ja Togi navoji so neobvezni, odvisno od krmilnega sistema in vretena.

Kako težko se je učiti?

Nov operater lahko izvaja standardna dela lukenj/rež po kratkem video usposabljanju. Kompleksno 3D rezkanje zahteva izkušnje s CAD/CAM.

Ali podpirate napeljave po meri?

ja Pošljite prerez profila, vzorec lukenj in velikost serije; predlagamo spone, orodja in postavitev cikla.
