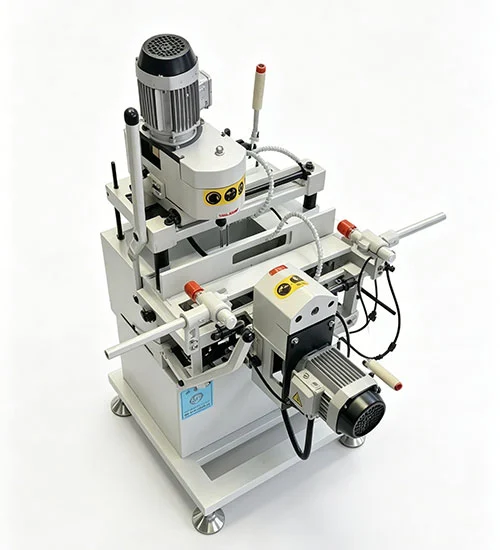

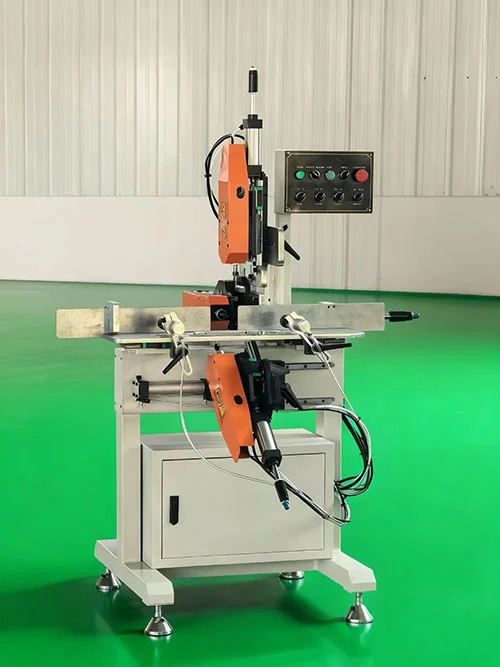

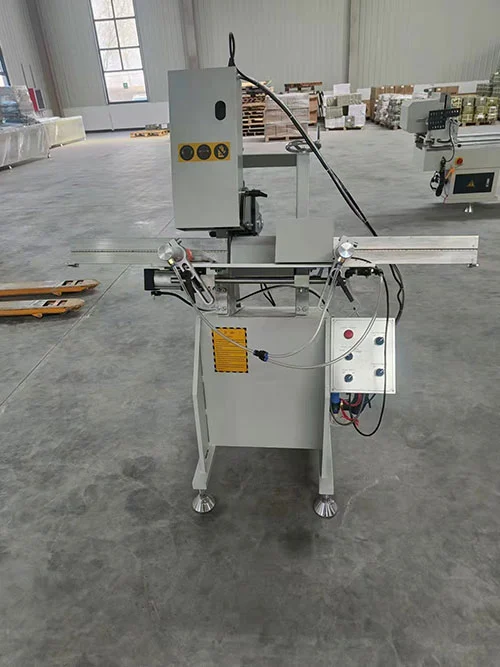

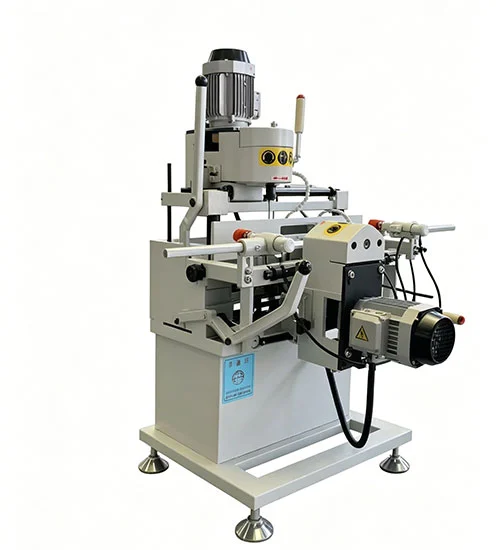

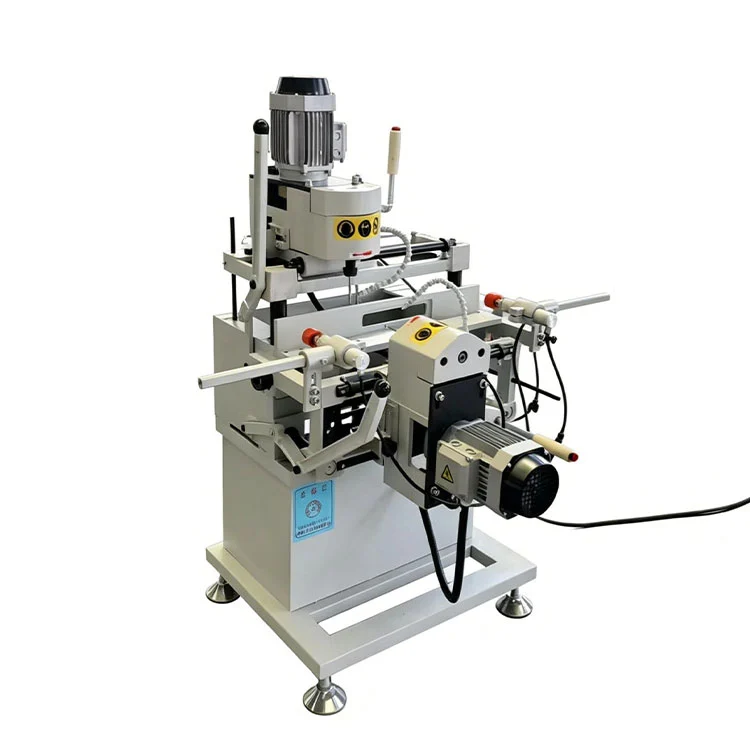

UPVC PVC vodni rezkalni stroj za okna

• UPVC PVC vodni rezkalni stroj za oknaomogoča triosno rezkanje: navpični, vodoravni in pod kotom rezi na isti postaji.
• Namenjen je rezkanju odvodnih rež in lukenj za izravnavo zračnega tlaka v PVC okenskih in vratnih profilih.
• Spodnja glava spremeni in zategne orodje v enem vpenjalnem dejanju, tako da obdelava utorov naUPVC PVC vodni rezkalni stroj za oknase zaključi brez vmesnih ročnih menjav orodja.
• Rezkalna delovna miza se premika vzdolž pravokotnega linearnega vodila in med rezanjem ohranja premočrtno gibanje.
• Poševna rezkalna glava omogoča nastavitev kota in samodejno premikanje gor/dol ter levo/desno. To omogoča rezkanje vodnih rež pod kotom 45°, hkrati pa ohranja simetrijo leve in desne reže.
• Vgrajeni so visokohitrostni vretenski motorji za stabilno rezkanje pri zahtevanih rezalnih hitrostih.

Tehnične specifikacije

Obseg uporabe

toUPVC PVC vodni rezkalni stroj za oknase uporablja na linijah za proizvodnjo oken in vrat UPVC in PVC. Tipične aplikacije vključujejo rezkanje drenažnih rež na dnu krilnih in drsnih okenskih okvirjev, rezanje izravnalnih lukenj za zračni tlak v prečnih okvirih in stebrih ter izdelavo kotnih rež, kjer to zahteva zasnova profila. Stroj obdeluje tako standardne bele profile kot barvne ali laminirane odseke, pri čemer triosna postavitev glave pokriva večino konfiguracij rež, ki jih najdemo pri izdelavi stanovanjskih in lahkih komercialnih oken.

Ključne komponente

• Trije vretenski motorji (0,75 kW vsak):Zagotovite neodvisen pogon za tri rezkalne glave, ki delujejo s hitrostjo do 24.000 vrt/min za čiste robove rež na UPVC materialih.
• Pravokotni linearni vodilni sistem:Podpira premikajočo se delovno mizo med rezkalnim hodom, pomaga ohranjati ravnost utora in ponovljivo pozicioniranje med serijami.
• Pnevmatsko vpenjanje orodja na spodnji glavi:Rezilo se zamenja in zategne v enem koraku, s čimer se skrajša čas prostega teka in odpravi rutina ročnega zategovanja orodja.
• Nastavljiva poševna glava (glava št. 3):Kot rezkanja je mogoče nastaviti ročno z zaklepnim ročajem, ki pokriva 45° in druge kote, pri čemer ohranja simetrijo leve in desne reže.
• Nadzorna plošča in ožičenje:Delovanje s pritiskom na gumb z namensko zaustavitvijo v sili. Električne komponente so nameščene v ohišju, zaščitenem pred prahom, pnevmatski tokokrog pa vključuje enoto filter-regulator-mazalnik za vzdrževanje stabilnega tlaka objemke.
• Okvir in varovala:Varjena jeklena osnova zagotavlja togo strukturo. Prozorni varnostni ščitniki pokrivajo območje rezkanja in se povezujejo z zagonskim krogom vretena.

Funkcije stroja

• Samodejna menjava orodja in cikel utora:Spodnja glava izvede vpenjanje in sprostitev orodja z enim dejanjem, s čimer se zaključi rezkanje utorov brez ponovnega ročnega orodja.
• Zmogljivost reže za vodo in luknje za ravnotežje:Obdeluje drenažne reže in luknje za izravnavo zračnega tlaka na UPVC in PVC profilih.
• Vodeno gibanje:Pravokotno linearno vodilo podpira premikajočo se delovno mizo in prispeva k ravnim, ponovljivim rezkalnim potem.
• Enostavne kontrole:Delovanje s pritiskom na gumb z jasno označenimi funkcijami; operaterji z osnovnim tovarniškim usposabljanjem lahko upravljajo stroj po kratkem času nastavitve.
• Kompakten odtis:Dimenzije 1150 × 1100 × 1700 mm se prilegajo standardnim linijam za izdelavo oken.

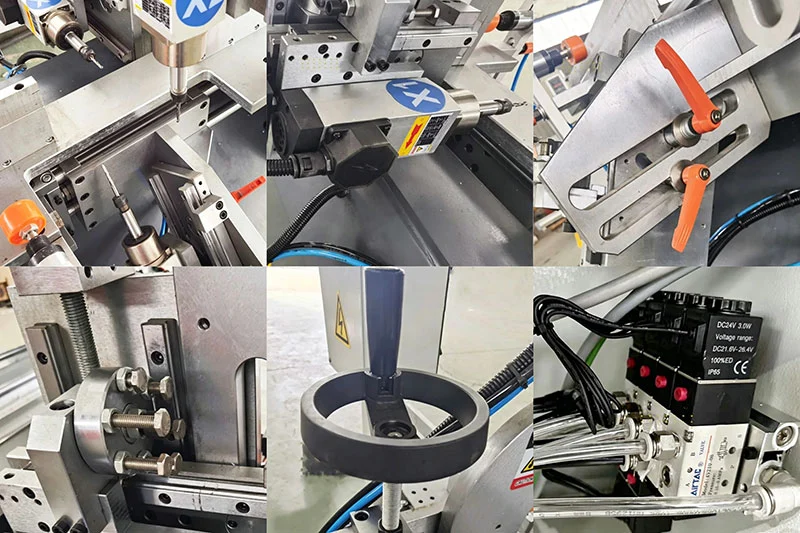

Podrobnosti izdelka

• Tri rezkalne glave— konfiguriran za obdelavo vodnih rež in zračnih lukenj na UPVC okenskih in vratnih profilih.
• Visokohitrostni vretenski motor— največja hitrost vrtenja do 24.000 vrt/min za čiste robove rež.
• št. 3 glava (poševna)— kot rezkanja je mogoče nastaviti ročno, da ustreza zahtevanemu kotu utora.
• Hitro nastavljiv omejevalnik globine— zmanjša čas nastavitve pri preklapljanju med paketi profilov.
• Nastavitev višine ročnega kolesa— omogoča operaterju natančno nastavitev navpičnega položaja rezalnika brez orodja.
• Pnevmatske in električne komponente— pridobljeno od mednarodno priznanih dobaviteljev in ožičeno v skladu z zahtevami CE.

Pakiranje in pošiljanje

VsakUPVC PVC vodni rezkalni stroj za oknaje pakiran v standardnem izvoznem lesenem zaboju z notranjo penasto oblogo in jeklenimi trakovi. Zaboj je jasno označen s simboli za rokovanje in podatki o pošiljanju. Pogoji dostave so FOB Jinan ali Qingdao, z odpremo običajno v 15–25 delovnih dneh po potrditvi naročila. Poročilo o preskusu pred pošiljanjem in digitalna kopija certifikata CE sta na voljo, preden stroj zapusti tovarno.

pogosta vprašanja

V1: Katere materiale lahko obdeluje ta stroj za rezkanje vodnih rež za PVC okna UPVC?

O: Zgrajen je za UPVC in PVC okenske in vratne profile.

V2: Ali stroj potrebuje usposobljene operaterje?

O: Kontrole temeljijo na preprosti plošči s pritiskom na gumb. Operaterji se lahko hitro naučijo poteka dela, na voljo pa so tudi podrobna navodila.

V3: Ali lahko stroj rezka 45° vodne reže?

O: Da. Poševna rezkalna glava podpira rezkanje utorov pod kotom 45° in ohranja levo-desno simetrijo na profilu.

V4: Ali je napajalnik mogoče prilagoditi?

O: Standardna konfiguracija uporablja 220 V 50/60 Hz. Druge napetosti se lahko dogovorijo ob naročilu.

V5: Kako deluje avtomatska menjava orodja?

O: Mehanizem spodnje glave spremeni in zategne rezilo z enim gibom, kar omogoča dokončanje utora brez ustavljanja za ročno nastavitev orodja.

V6: Kakšna je razpon dolžine rezkanja?

O: Dolžina rezkanja je nastavljiva od 30 mm do 60 mm.

V7: Ali ima naprava programsko opremo ali navodila?

O: Vključeni so angleški programski vmesnik in navodila za uporabo. Sistem lahko uvozi risarske podatke iz AutoCAD-a.

V8: Kakšna je skupna velikost in teža?

A: 1150 × 1100 × 1700 mm, bruto teža 200 kg.

V9: Ali so na voljo rezervni deli?

O: Da. Potrošni material, kot so rezalna kolesa in orodja za nastavitev, so na voljo kot izbirni predmeti, običajno obrabljene dele pa lahko zamenja uporabnik.
