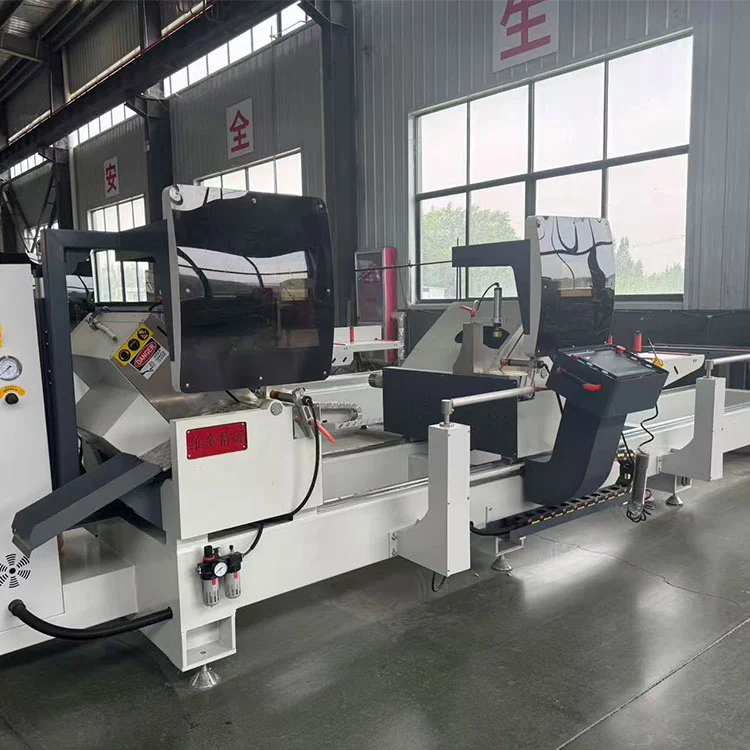

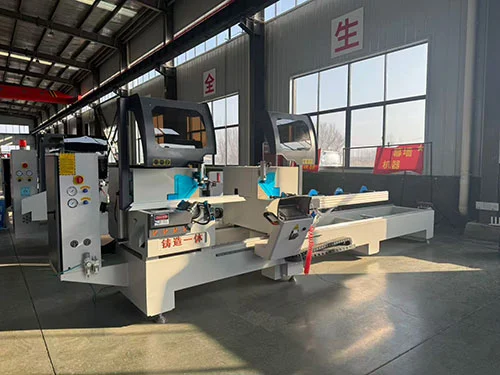

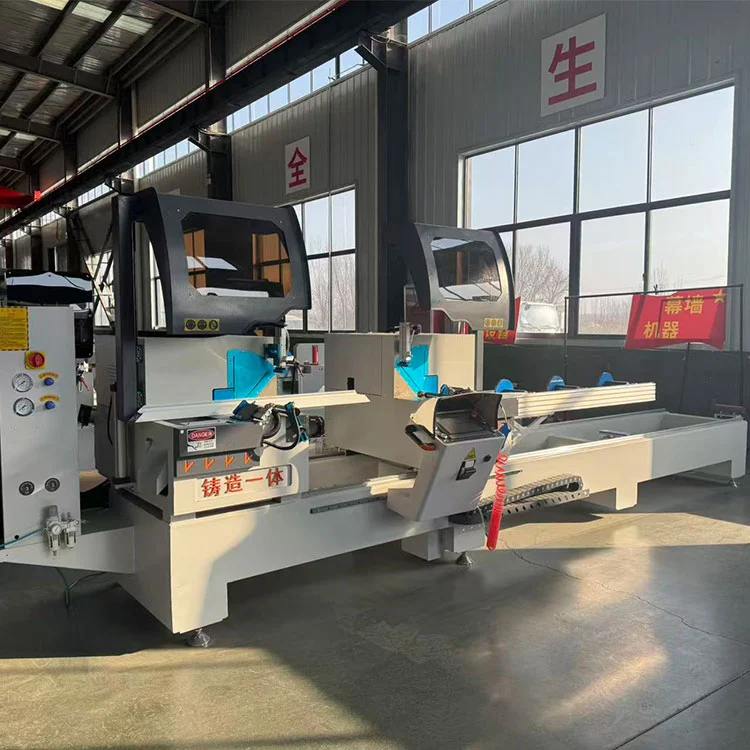

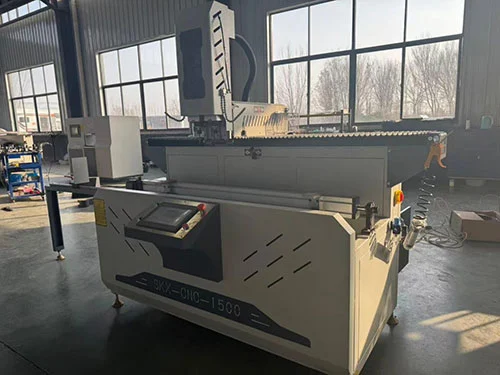

Polavtomatska zajeralna žaga z dvojno glavo, stroj za rezanje aluminijastega profila

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje pod blagovno znamko Lebulang Machine, proizvaja opremo za predelavo aluminija in PVC v svoji tovarni Jinan na Kitajskem od leta 1996. Ta polavtomatska zajeralna žaga z dvojno glavo reže aluminijaste profile za okna, vrata, zavese in industrijske okvirje. Obdeluje profile do 350 mm širine in 150 mm višine, z vodoravnimi koti rezanja od 45° do 135° in navpičnimi koti od 45° do 90°. Dva motorja s 4 kW poganjata žagine liste pri 2800 obratih na minuto, desna glava pa se premika po linearnih vodilih z zobato letvijo za pozicioniranje po dolžini. Petosni popolnoma zaprt CNC sistem nadzoruje pozicioniranje kota in dolžine, medtem ko je rezalna podajalna hitrost brezstopenjsko nastavljiva od 0 do 3 m/min.

Tehnični parametri

Lastnosti

• Rezanje velikega profila:ThePolavtomatska zajeralna žaga z dvojno glavo, stroj za rezanje aluminijastega profilaje zasnovan za dvodimenzionalno sestavljeno kotno rezanje velikih aluminijastih profilov. Obdeluje širine do 350 mm in višine do 150 mm, pokriva standardne zavese in industrijske velikosti iztiskanja.
• Petosni popolnoma zaprt CNC sistem:Pozicioniranje kota in dolžine nadzira petosni CNC sistem z zaprto zanko. To ohranja toleranco kota znotraj ±5′ in ponavljajočo se toleranco dolžine znotraj ±0,2 mm v normalnih delovnih pogojih.
• Prenos gibljive glave žage:Desna rezalna glava se premika po linearnem vodilnem paru s pogonom z zobato letvijo. Ta razporeditev podpira togost, ki je potrebna za natančno pozicioniranje dolžine preko polne zmogljivosti rezanja 6000 mm.
• Natančni vrtljivi ležaji:Vrtenje glave žage uporablja križne cilindrične valjčne ležaje, ki zagotavljajo stabilno kotno gibanje z nizkim trenjem. Ta oblika prispeva k gladki nastavitvi kota in zanesljivemu zaklepanju v nastavljenem položaju.
• Izboljšana struktura gugalnice:Žagin list je nameščen na ojačani nihajni roki, ki se dviga navzgor izpod delovne mize. Ta konfiguracija ustvari gladko, čisto površino reza na profilu in izboljša splošno stabilnost rezanja.
• Nihanje rezila pod mizo:Smer podajanja rezila je od spodaj delovne mize, kar pomaga, da so roke upravljavca med ciklom oddaljene od območja rezanja.
• Integrirano mazanje in hlajenje:Naprava za mazanje in hlajenje z meglico se premika skupaj z žaginim listom, pri čemer se rezalna tekočina nanaša neposredno na zobe rezila in območje rezanja. To pomaga podaljšati življenjsko dobo rezila in izboljša kakovost reza na aluminiju.

Kako deluje

ThePolavtomatska zajeralna žaga z dvojno glavo, stroj za rezanje aluminijastega profiladeluje tako, da operater nastavi želene vodoravne in navpične rezalne kote ter dolžino reza na nadzorni plošči CNC. Desna rezalna glava se samodejno premika po linearnem vodilu do programiranega položaja. Aluminijasti profili so nameščeni na podporne mize in pritrjeni s pnevmatskimi sponami. Obe glavi lahko režeta istočasno ali neodvisno. Med ciklom rezanja se žagini listi zavihtajo navzgor izpod delovne mize in prerežejo profil z nadzorovano hitrostjo podajanja med 0 in 3 m/min. Med rezanjem se aktivira sistem mazanja z meglo. Ko se rezila umaknejo, se spone sprostijo in odrezani kosi se odstranijo. Petosni CNC sistem z zaprto zanko spremlja in prilagaja položaj, da ohrani natančnost med serijskim rezanjem.

Ključne komponente

• Motorji žage (2 × 4 kW):Vsako rezalno glavo poganja motor s 4 kW, ki se vrti pri 2800 vrt./min. Moč je usklajena s premerom rezila in zmogljivostjo rezanja 350 × 150 mm.
• Linearno vodilo in zobato letev:Premična desna glava se premika po natančnem linearnem vodilu in je nameščena s pogonom z zobato letvijo. Ta prenos zagotavlja togost in natančnost, ki sta potrebni za dolžinsko pozicioniranje nad posteljo 6000 mm.
• Križni valjčni ležaji:Uporablja se pri vrtišču glave žage za nastavitev kota. Ti ležaji zagotavljajo visoko togost in gladko vrtenje z minimalno zračnostjo.
• Petosni CNC krmilnik:Upravlja vodoravni in navpični rezalni kot, pozicioniranje dolžine in hitrost podajanja. Sistem z zaprto zanko uporablja povratne informacije iz kodirnikov za vzdrževanje natančnosti pozicioniranja.
• Sistem mazanja z meglo:Sklop šob, ki se premika skupaj z žaginim listom in dovaja razpršeno rezalno tekočino v območje rezanja. To zmanjša toploto zaradi trenja in pomaga preprečiti varjenje aluminijevih odrezkov na zobeh rezila.
• Pnevmatske spone:Med rezanjem držite profil v položaju. Pritisk vpenjanja je nastavljiv preko regulatorja zraka.

Aplikacije

ThePolavtomatska zajeralna žaga z dvojno glavo, stroj za rezanje aluminijastega profilase uporablja za rezanje aluminijastih profilov v proizvodnji oken in vrat, izdelavi fasadnih sten, proizvodnji okvirjev solarnih panelov in splošni industrijski obdelavi aluminija. Obdeluje polne in votle ekstruzije, termično ločene profile in lahke profile iz neželeznih kovin v okviru določene zmogljivosti rezanja.

Proizvajalec in podpora

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje kot Lebulang Machine, proizvaja opremo za obdelavo aluminija v svoji tovarni Jinan na Kitajskem od leta 1996.Polavtomatska zajeralna žaga z dvojno glavo, stroj za rezanje aluminijastega profilase dobavlja neposredno v tovarni s certifikatom CE in ISO. Enoletna garancija pokriva glavno strukturo. Vključena je tehnična podpora na daljavo, video posnetki o delovanju in angleški priročnik. Rezervni deli so na zalogi za odpremo. Možnosti napetosti, dolžine reza in vpenjanja lahko prilagodite ob naročilu.

pogosta vprašanja

V1: Katere vrste profilov lahko reže ta žaga?

O: Reže aluminijaste profile do 350 mm širine in 150 mm višine, vključno s polnimi palicami, votlimi iztisnjenimi profili in toplotno ločenimi profili. Primeren je tudi za lahke barvne kovine in nekatere PVC profile.

V2: Ali lahko reže sestavljene kote?

O: Da. Stroj izvaja dvodimenzionalno sestavljeno kotno rezanje, pri čemer je horizontalni kot nastavljiv od 45° do 135° in vertikalni kot od 45° do 90°.

V3: Kakšna je natančnost rezanja?

O: Toleranca dolžine ponavljajočega se lociranja je ±0,2 mm, toleranca rezalnega kota pa je ±5′ pri standardnih pogojih delovanja s pravilno vzdrževanimi rezili.

V4: Ali je pravilno pozicioniranje glave samodejno?

O: Da. Desna glava se samodejno premika po linearnem vodilu do programiranega položaja preko petosnega CNC sistema. Operater na nadzorni plošči vnese želeno dolžino.

V5: Kakšna je najmanjša količina naročila in čas dostave?

O: Najmanjša količina naročila je en komplet. Standardni dobavni rok je običajno 15–25 delovnih dni po prejemu pologa, odvisno od trenutnega urnika proizvodnje.
