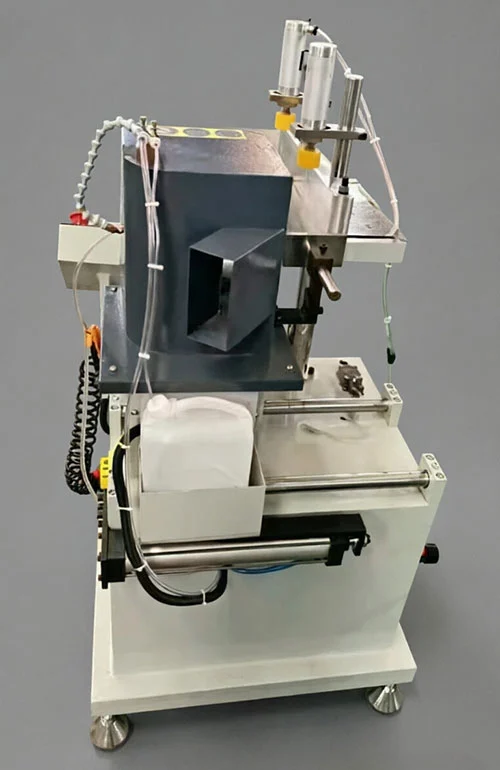

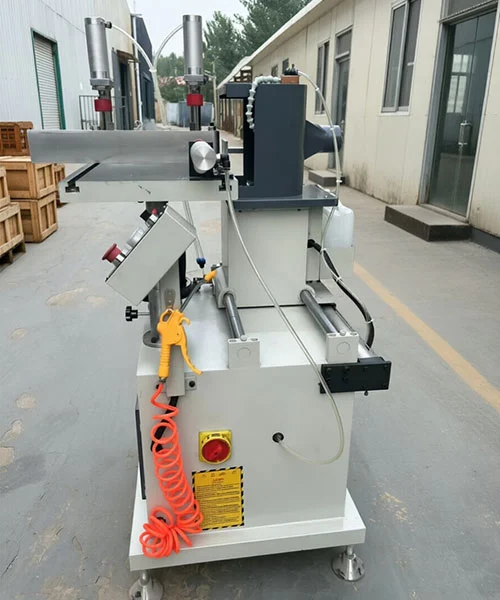

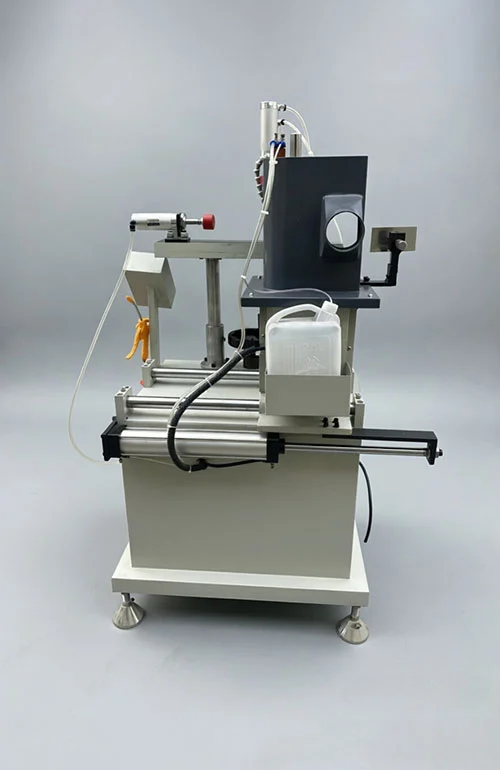

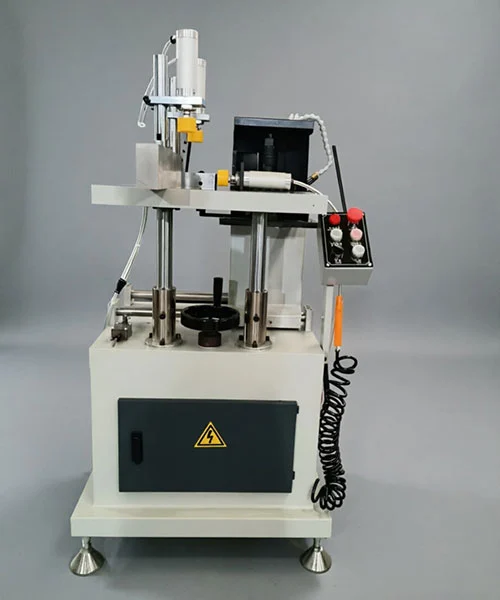

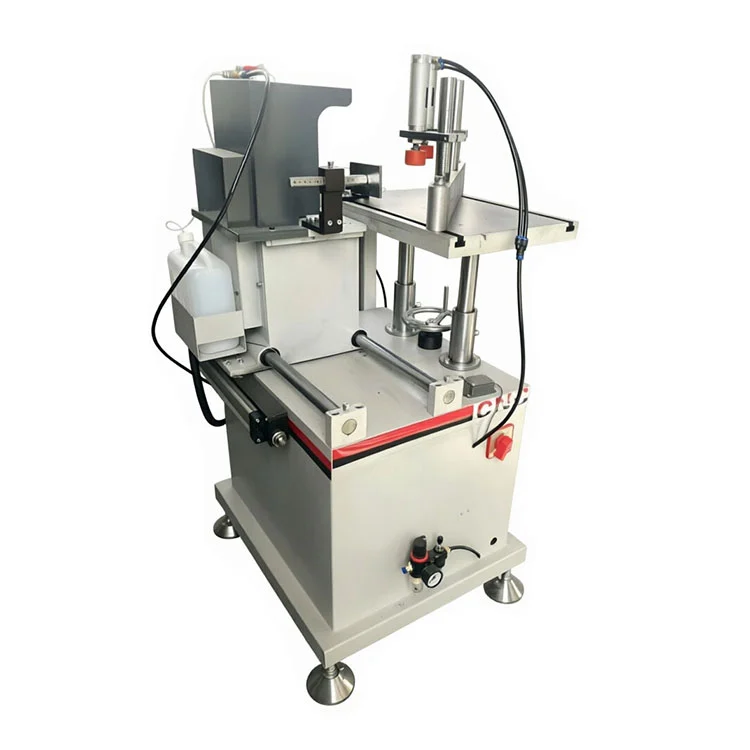

PVC končni rezkalni stroj za okenske profile

Ključne značilnosti

• Oblikovanje konca profila:ThePVC končni rezkalni stroj za okenske profileprilagodi stopničaste ploskve, pravokotne utore, čepe in podobne strukture s spreminjanjem orodja, ki je pritrjeno na vodoravnem vretenu.
• Območje rezkanja pod kotom:Pozicijsko ploščo na delovni mizi je mogoče nastaviti med -55° in +55°, kar omogoča poševne reze na koncih profilov brez vpenjal po meri.
• Napajanje linearnega ležaja:Mehanizem podajanja orodja deluje na linearnem gibalnem paru ležajev, kar ohranja nizke vibracije in ponovljivost gibanja med cikli rezkanja.
• Končna površina:Obdelani konci dosledno dosegajo hrapavost Ra12,5 μm, kar zadostuje za tesno montažo prečnih in okvirnih delov.
• Pnevmatsko vpenjanje:Profile med rezanjem držijo zračne spone, kar zmanjša napor operaterja, medtem ko ohranja položaj obdelovanca.

Tehnične specifikacije

Obseg uporabe

toPVC končni rezkalni stroj za okenske profilese uporablja pri izdelavi PVC oken, alu-plastičnih kompozitnih oken in termopredelnih alu okenskih okvirjev. Tipični obdelovanci vključujejo srednje prečke, profile vratnih okvirjev in druge ekstrudirane dele, ki zahtevajo oblikovanje čelnih ploskev, utore ali rezanje čepov pred montažo.

Ključne komponente

• Rezkalno vreteno:Horizontalno vreteno sprejme zamenljiva rezila za delo s stopnicami, utori in čepi. Deluje s hitrostjo, ki ustreza karbidnemu orodju za čisto odstranjevanje materiala.
• Linearni nosilni vodilni sistem:Podajalni voziček se premika na zatesnjenih linearnih ležajih, ki zahtevajo samo občasno mazanje in pomagajo ohranjati dosledno geometrijo reza skozi čas.
• Pnevmatska vpenjalna enota:Objemke se zaskočijo z dovodom zraka 0,5–0,8 MPa. Čeljusti so oblikovane tako, da preprečijo označevanje profilnih površin med ciklom rezkanja.
• Nastavljiva delovna miza:Ročno nastavljena pozicionirna plošča omogoča operaterju izbiranje kotov od -55° do +55°, z lestvico za ponavljanje pozicioniranja.

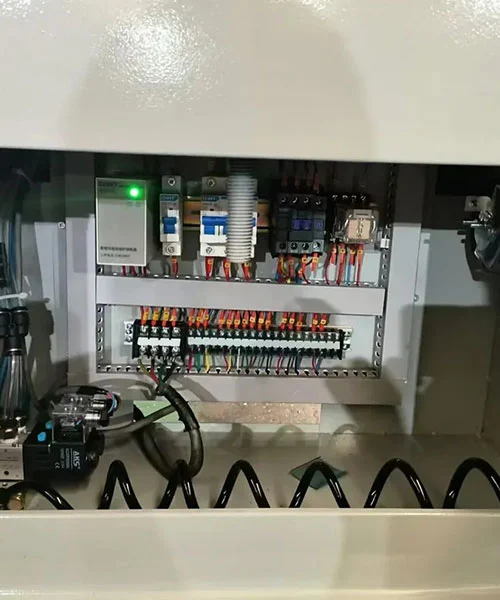

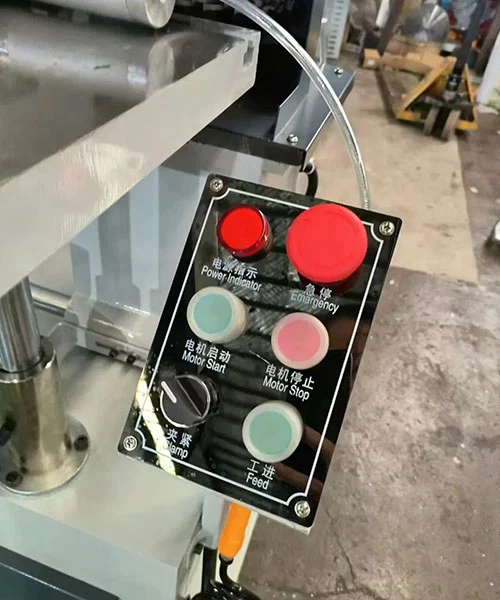

• Krmilno vezje:Uporablja preprosto postajo s pritiskom na gumb in varnostno zaporo, ki preprečuje zagon vretena, ko je varovalo odprto. Električne komponente so nameščene v protiprašno zaprtem ohišju.

Proizvajalec in podpora

S tovarno, ustanovljeno leta 1996, Lebulang Machine že skoraj tri desetletja proizvaja opremo za obdelavo profilov v Jinanu na Kitajskem. ThePVC končni rezkalni stroj za okenske profileje dobavljen neposredno v tovarni, ima certifikat CE in ISO in ga je mogoče prilagoditi v skladu s sporazumi OEM/ODM. Enoletna garancija pokriva glavno strukturo, vodenje za namestitev na daljavo pa je na voljo brez doplačila.

Pakiranje in pošiljanje

VsakPVC končni rezkalni stroj za okenske profileje pakiran v standardnem lesenem zaboju za izvoz z notranjimi oporniki, ki preprečujejo premikanje med prevozom. Zaboj je odporen na vlago in označen z navodili za ravnanje. Pogoji pošiljanja so FOB Jinan ali Qingdao, dobavni roki so običajno 15 do 25 delovnih dni po potrditvi naročila. Dokumenti, vključno s poročilom o preskusu, seznamom pakiranja in certifikatom CE, se pošljejo digitalno pred odpremo.

pogosta vprašanja

V1: Katere strukture profilov lahko obdela PVC končni rezkalni stroj za okenske profile?

O: S spremembo rezalnega orodja stroj rezka stopničaste površine, pravokotne utore, čepe in druge končne podrobnosti, ki so običajno potrebni na PVC in aluminijasto-plastičnih kompozitnih prečkah in okvirnih profilih.

V2: Kakšno je območje kotne nastavitve za poševno rezanje?

O: Plošča za pozicioniranje delovne mize je nastavljiva od -55° do 55°, kar omogoča izdelavo poševnih končnih rezov znotraj tega območja brez dodatnih pritrdilnih elementov.

V3: Kako se ohranja stabilnost med rezkanjem?

O: Mehanizem podajanja orodja uporablja linearni ležajni gibalni par, ki zmanjšuje vibracije in pomaga ohranjati konstantno globino rezkanja med ponavljajočimi se cikli.

V4: Kakšno hrapavost končne površine lahko pričakujete?

O: Dosledno strojno obdelani konci dosežejo hrapavost Ra12,5 μm, končno obdelavo, ki omogoča tesno prilegajoče se spoje pri sestavljanju oken in vrat.

V5: Kakšne so dimenzije delovne mize?

O: Delovna miza stroja meri 500 × 350 mm in zagotavlja stabilno podporo za standardne UPVC in aluminijasto-plastične okenske profile.

V6: Kakšna je največja širina rezkanja?

O: Komplet orodij podpira največjo širino rezkanja 90 mm.

V7: Kakšne so zahteve za napajanje in dovod zraka?

O: Stroj deluje na 380 V, 50 Hz trifazno napajanje in zahteva delovni zračni tlak od 0,5 do 0,8 MPa za pnevmatski vpenjalni sistem.

V8: Ali so na voljo rezervni deli?

O: Da. Običajni obrabljivi deli, vključno z uvoženimi rezalnimi kolesi in orodji za nastavitev, so na voljo kot dodatna oprema in jih lahko operater enostavno zamenja.
