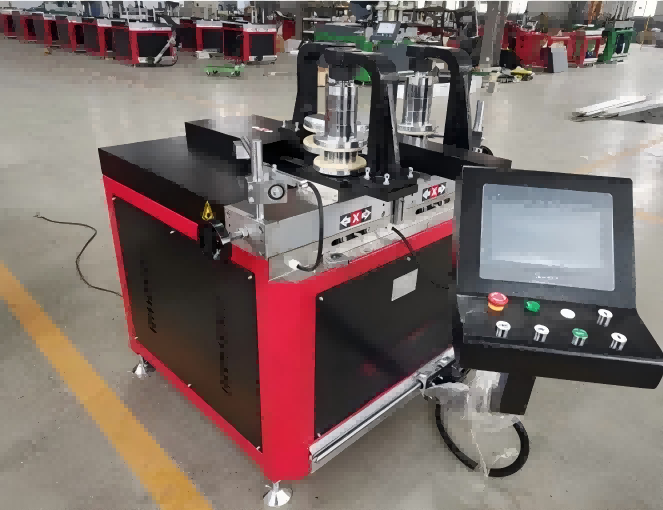

Visoko natančen CNC stroj za upogibanje aluminija in PVC profilov

Ta CNC upogibni stroj za aluminijaste in PVC profile je namensko izdelan za izdelavo arhitekturnih profilov, vključno z zavesami, fasadami, ločnimi okni in PVC okenskimi okvirji. Opremljen s 3-valjnim sinhroniziranim upogibnim sistemom in servo krmiljenjem zagotavlja gladke krivulje brez popačenj z natančnostjo ±0,5 mm. Stroj, ki je združljiv tako z aluminijastimi ekstruzijami kot s PVC/UPVC profili, podpira upogibanje z več radiji v eni nastavitvi, s čimer znatno izboljša proizvodno učinkovitost in hkrati zmanjša materialne odpadke. Ker ima certifikat CE in je popolnoma prilagodljiv, je idealna rešitev za sodobne arhitekturne upogibne aplikacije.

• Združljivost več materialov:TheCNC stroj za upogibanje aluminijastega PVC profilakrivi aluminijaste, PVC, UPVC, termično ločene, nerjaveče jeklene in bakrene profile. Komplete orodij je mogoče spremeniti, da se prilagodijo različnim razredom materiala in presekom znotraj zmogljivosti stroja.
• 3-osno CNC pozicioniranje:Servo motorje na osi X, Y in Z poganja CNC krmilnik z 10-palčnim zaslonom na dotik. Natančnost pozicioniranja je ±0,02 mm. Operaterji programirajo oblike z več radiji, loke in sestavljene krivulje neposredno na vmesniku ali uvozijo podatke prek USB-ja.
• Možnosti hidravličnega potiska:Na voljo so tri konfiguracije hidravličnih postaj — 20-tonska, 25-tonska in 40-tonska — izbrane na podlagi materiala profila, debeline stene in zahtevanega polmera upogiba. Hidravlična črpalka deluje z zmanjšanim hrupom v primerjavi s standardnimi industrijskimi enotami.
• Razpon upogibne oblike:Stroj izdeluje oblike C, U, S, polne kroge, elipse, kombinacije z več radiji in loke po meri. Oblikovalne pasove in valjčne kalupe je mogoče prilagoditi tako, da se ujemajo s prečnim prerezom profila za optimalno kakovost krivljenja.

Kako deluje

Nalaganje profila

Aluminijasti ali PVC profili so nameščeni v podajalnem vodilu in varno vpeti, da preprečijo zdrs ali zvijanje med postopkom upogibanja.

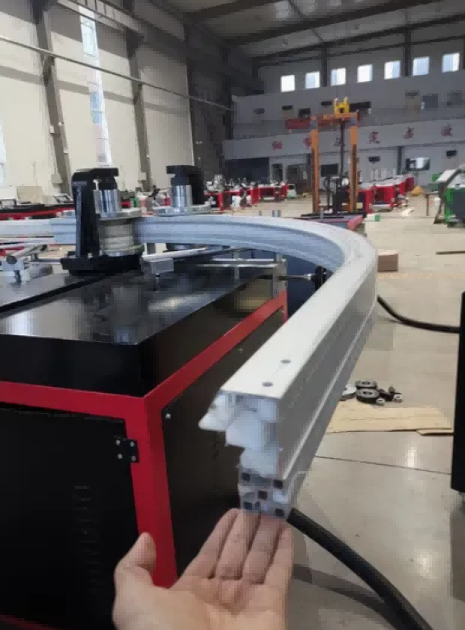

2. Sinhronizirano upogibanje s tremi valji

Stroj uporablja tri natančne valje:

Zgornji valj – poganja profil naprej

Dva stranska valja – premikata se vzdolž CNC-krmiljenih tirnic za enakomeren pritisk

To sinhronizirano gibanje zagotavlja dosledno oblikovanje obloka brez površinskih poškodb ali deformacij.

3. Natančnost s servo pogonom

Servo motorji nadzirajo položaj valja v realnem času, kar zagotavlja natančne povratne informacije in ponovljivo upogibno zmogljivost. CNC sistem samodejno kompenzira vzmet materiala.

4. Programiranje z več radiji

Operaterji lahko programirajo več upogibnih radijev, segmentov lokov in polnih krogov neposredno iz risb CAD. Stroj izvaja zapletene krivulje brez ročnega posredovanja.

5. Kontinuirana proizvodnja

Ko je program nastavljen, stroj ponavlja cikel upogibanja z visoko doslednostjo, zaradi česar je primeren tako za množično proizvodnjo kot za arhitekturne projekte po meri.

Potek procesa:

Nalaganje profila → Vnos programa CNC → Sinhronizacija s 3 valji → Servo pozicioniranje → Upogibanje z več radiji → Končan ukrivljen profil

Ključne komponente

CNC krmilnik:10-palčni zaslon na dotik z uporabniškim vmesnikom za programiranje kotov upogibanja, radijev in zaporedij z več radiji. Vrata USB podpirajo uvoz in izvoz programov. Krmilnik upravlja gibanje osi, hidravlični tlak in čas cikla.

Hidravlična postaja:Na voljo v 20-tonski, 25-tonski in 40-tonski konfiguraciji. Uporablja uvoženo oljno črpalko, izbrano za stabilen izhodni tlak in tiho delovanje. Hidravlični krog vključuje tlačni varnostni ventil in filter.

Valjčni kalupi:Izdelano iz kaljenega jekla z opcijsko prevleko PU. Prevleka pomaga preprečiti praske ali oznake na premazanih, anodiziranih ali barvanih površinah profila. Kompleti kalupov so zamenljivi za različne prereze profilov.

Prenos:Linearne vodilne tirnice Tajvan HIWIN nosijo premikajoče se osi. Natančni menjalniki in servo motorji zagotavljajo natančnost pozicioniranja za premike X, Y in Z.

Aplikacije

• Krivljenje profila za zavese

  Arhitekturni fasadni ukrivljeni okvirji

  Profili ločnih oken in vrat

  Krivljenje PVC oken in okvirjev vrat

  Upogibanje aluminijastih oblog in oblog

  Dekorativni notranji profili




Proizvajalec in garancija

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje kot Lebulang Machine, od leta 1996 proizvaja opremo za obdelavo aluminija in PVC v svoji tovarni Jinan na Kitajskem.CNC stroj za upogibanje aluminijastega PVC profilase dobavlja neposredno v tovarni s certifikatom CE in ISO. Enoletna garancija pokriva glavno strukturo. Tehnična podpora na daljavo, videoposnetki o namestitvi in ​​angleški priročnik so na voljo brez dodatnih stroškov. Namestitev na kraju samem in usposabljanje se lahko dogovorita ločeno. Rezervni deli, kot so valjčni kalupi, oblikovalni trakovi in ​​hidravlična tesnila, so na zalogi. Barvo stroja, blagovno znamko in embalažo je mogoče prilagoditi v skladu s pogodbami OEM in ODM.

pogosta vprašanja

1. Ali ste tovarna ali trgovska družba?

Smo proizvajalec z lastnim proizvodnim obratom v Jinanu na Kitajskem, ki deluje od leta 1996.

2. Kako dolgo traja garancija za opremo?

Eno leto na glavni konstrukciji, razen delov za običajno obrabo, kot so valjčni kalupi in oblikovalni trakovi.

3. Kako zagotoviti poprodajne storitve?

Zagotovljeno je oddaljeno video vodenje, spletna tehnična podpora in brezplačna zamenjava okvarjenih delov v garancijskem roku. Montaža na kraju samem, zagon in usposabljanje se lahko dogovorijo za doplačilo.

4. Kako dolgo je čas dostave?

Standardni stroji so odposlani v 10 do 20 delovnih dneh po prejemu plačila pologa.

5. Katere druge stroje prodajate?

Stroji za rezanje aluminija, stroji za stiskanje aluminijastih vogalov, varilni stroji za PVC, CNC vrtalni in rezkalni stroji ter celotne linije za proizvodnjo vrat in oken.

6. Ali lahko stroj upogiba termično ločene profile?

ja Z ustreznimi preoblikovalnimi trakovi in ​​valjčnimi kalupi lahko stroj upogiba toplotno ločene aluminijaste profile, hkrati pa ohranja celovitost izolacijskega traku.
