Dual Cut 4+2 Axis End Miller Thermal Break Aluminium proizvodna linija

To proizvodno linijo za rezkanje termično lomljenega aluminijastega profila z dvojnim rezom 4+2 gredi je proizvedel Lebulang Machine v svoji tovarni v Jinanu na Kitajskem. Podjetje že od leta 1996 proizvaja opremo za vrata in okna iz aluminijevih zlitin, proizvodna linija pa se prodaja neposredno iz tovarne. Konfiguracije OEM/ODM so sprejete. Ta končni rezkalnik je zasnovan za velikoserijsko proizvodnjo toplotno ločenih profilov z uporabo dveh neodvisnih vreten, ki režeta v obe smeri brez prostega povratnega giba. 4+2-osni CNC sistem pozicionira vretena in samodejno preklopi njihovo orientacijo med 0° in 90°. Podnožje iz litega železa, linearna vodila in pogoni s krogličnimi vijaki ohranjajo natančnost pozicioniranja znotraj ±0,02 mm, nastavitve pa upravlja 7-palčni zaslon na dotik z vnaprej naloženimi programi.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminium proizvodna linija

• Sistem dvojnega reza:Dve neodvisni vreteni, eno naprej in eno nazaj, omogočata rezanje v obe smeri vzdolž profila. Rezkalni cikel ne zahteva prostega povratnega giba, kar skrajša skupni čas cikla v primerjavi s stroji z enim vretenom, ki režejo samo v eno smer.
• 4+2 osno CNC krmiljenje:Štiri servo osi upravljajo podajanje in pozicioniranje linearnega profila; dve dodatni rotacijski osi samodejno preklapljata vretena med 0° in 90°. Ta postavitev omogoča končno rezkanje, rezanje čepov in zarezovanje na stebrih, ojačenih stebrih in profilih okvirja brez ročnih sprememb orodja.
• Združljivost aluminija s termično prekinitev:Geometrija rezila in vpenjalna ureditev sta zasnovana za toplotno prekinjene profile, kjer mora izolacijski trak ostati nedotaknjen, rezkane površine pa morajo zagotavljati tesno prileganje spoja za dobro toplotno učinkovitost končnega okenskega ali vratnega sklopa.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminium proizvodna linija

• Natančnost in stabilnost:Osnova stroja je iz litega železa, ki zagotavlja maso za blaženje vibracij med rezkanjem. Linearne vodilne tirnice in pogoni s krogličnimi vijaki na pozicionirnih oseh ohranjajo ponovljivost znotraj ±0,02 mm pri doslednem delovanju. Pnevmatske spone z gumijastimi čeljustmi varno držijo profil, ne da bi označevale njegovo površino.

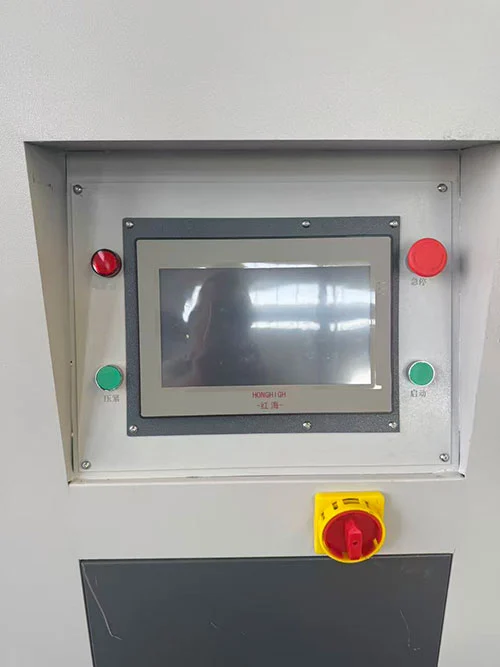

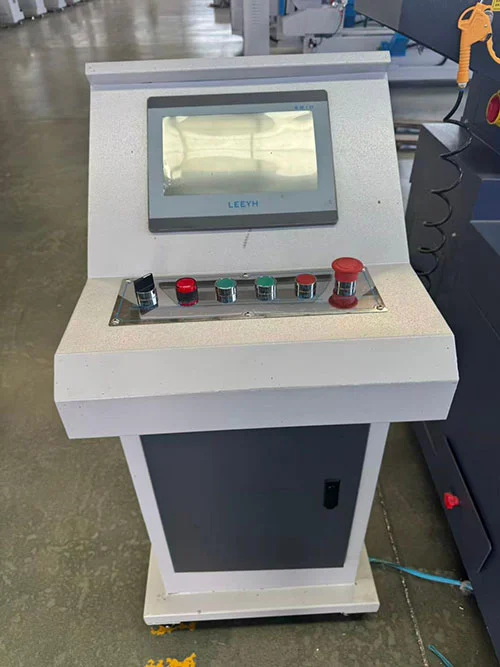

• Delovanje in programiranje:7-palčni vmesnik z zaslonom na dotik (ESTUN ali Schneider CNC sistem) shranjuje pogosto uporabljene programe profilov. Operater lahko prikliče prednastavitev ali neposredno vnese nove dimenzije. Izbirna funkcija skeniranja kode QR lahko samodejno naloži ustrezen obdelovalni program, s čimer skrajša čas nastavitve in možnost napak pri vnosu.

4+2-osni končni rezkalnik z dvojnim rezom, uporaba proizvodne linije za toplotno prekinitev aluminija

• Toplotno ločljivo rezkanje končnih koncev aluminijastih vrat in oken
• Obdelava čepov in utorov profila okvirja in krila
• Obdelava čelne strani aluminijastega profila za zavese
• Linije za proizvodnjo aluminijastih oken v velikih količinah

Kako deluje

TheDual Cut 4+2 Axis End Miller Thermal Break Aluminium proizvodna linijadeluje tako, da operater v pnevmatske spone naloži aluminijast profil s toplotno ločitvijo. 4+2-osno CNC krmiljenje pozicionira vretena pod ustreznim kotom (0° ali 90°) in jih premika vzdolž linearnih osi za rezkanje koncev profila. Eno vreteno reže v prednjem prehodu, drugo vreteno, ki se vrti v nasprotni smeri, pa zaključi rez pri povratnem prehodu — ali pa lahko oba obdelujeta različne površine hkrati, odvisno od programa. Globina rezkanja, dolžina čepa in dimenzije utora se nastavljajo preko zaslona na dotik. Delovanje dvojnega reza pomeni, da so vretena vključena skozi ves cikel, profil pa je pripravljen za naslednji korak obdelave, ko se spone sprostijo.

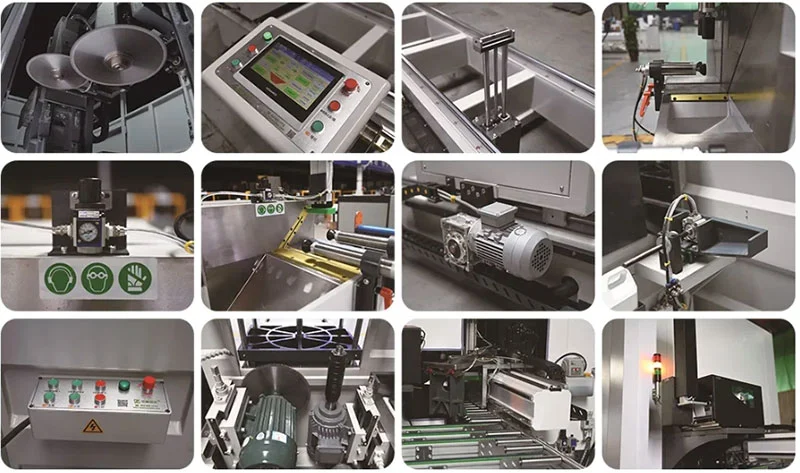

Ključne komponente

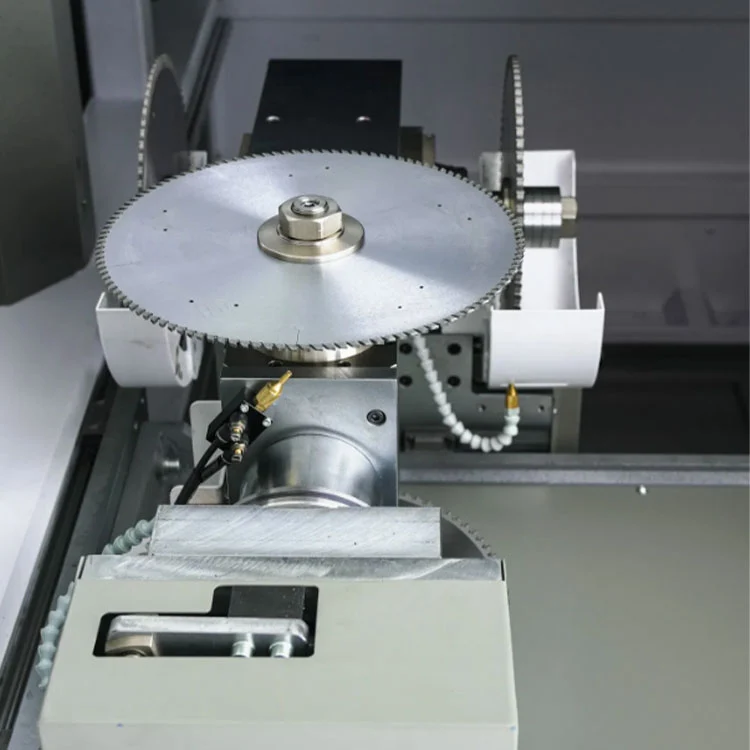

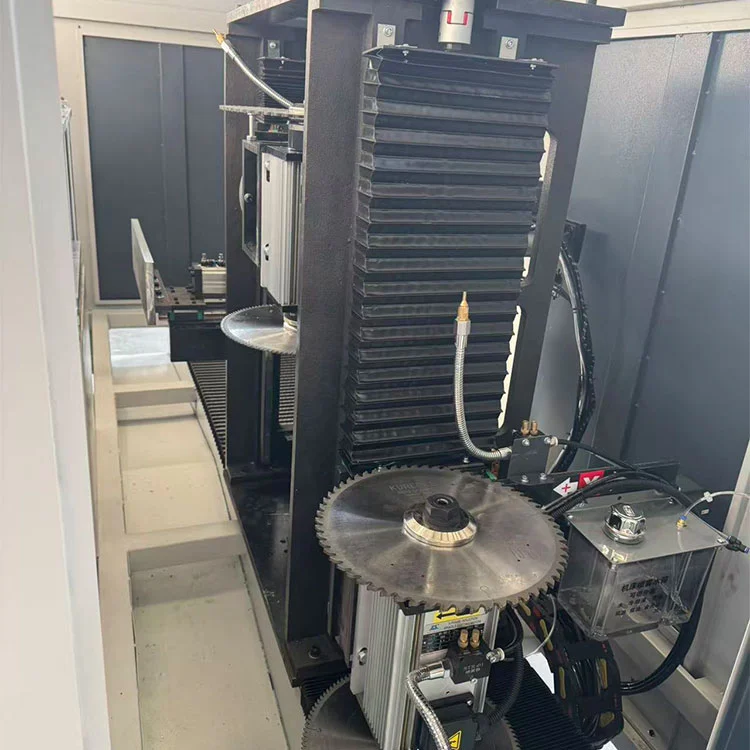

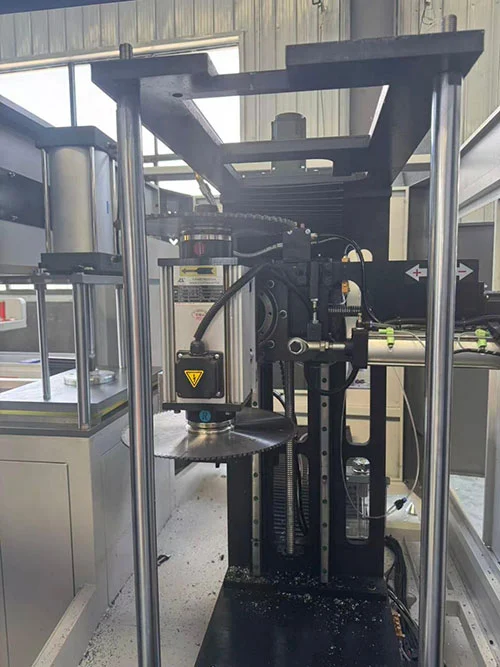

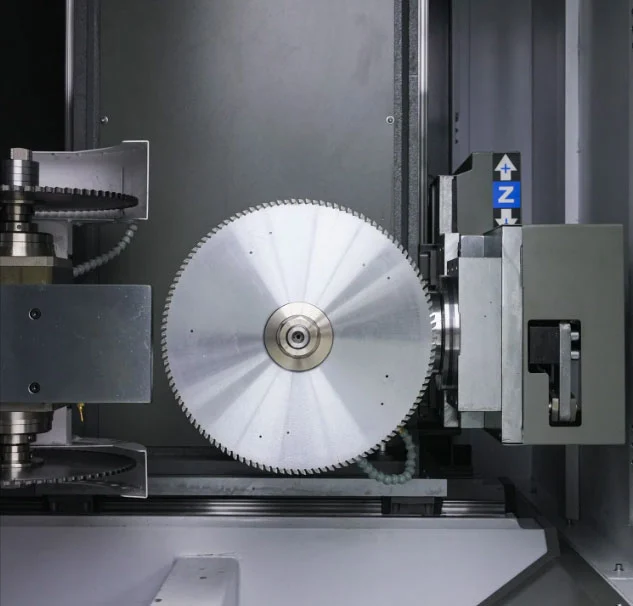

• Dvojna vretena (2×3kW):Vsak motor vretena zagotavlja 3kW pri 2800 obratih na minuto in sprejme rezkala od φ230mm do φ350mm. Eno vreteno je konfigurirano za vrtenje v smeri urinega kazalca, drugo za vrtenje v nasprotni smeri urinega kazalca, kar omogoča dvosmerno rezanje brez spreminjanja položaja.

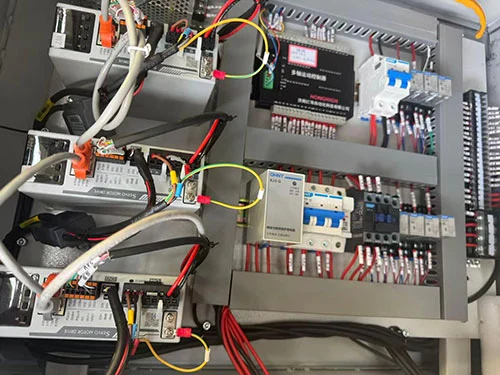

• 4+2 osni CNC sistem:CNC krmilnik (ESTUN ali Schneider) koordinira štiri linearne servo osi (pomik profila in pozicioniranje orodja) in dve rotacijski osi (preklapljanje kota vretena). Programe je mogoče naložiti prek USB-ja, zaslona na dotik ali izbirnega čitalnika kod QR.
• Podnožje iz litega železa in linearna vodila:Težka postelja iz litega železa zagotavlja stabilno podlago. Linearna vodila in natančna kroglična vretena zagotavljajo gladko in natančno premikanje osi z minimalno zračnostjo.
• Pnevmatsko vpenjanje z gumijasto zaščito:Objemke varno držijo profil med rezkanjem. Kontaktne površine so opremljene z gumijastimi blazinicami, ki preprečujejo površinske praske in deformacijo aluminija.
• Vrata za odsesavanje prahu:Priključna točka za sistem za odsesavanje prahu med neprekinjenim delovanjem pomaga ohranjati delovno območje brez aluminijastih drobcev.

Tehnične specifikacije

• Napajanje: 380V / 50Hz / 3 Ph
• Skupna moč: 8,8 kW (2 × 3 kW vretenski motorji + servo pogoni)
• Hitrost vretena: 2800 rpm
• Premer rezkalnika: φ230--φ350 mm (prilagodljivo)
• Delovni zračni tlak: 0,5--0,8 MPa
• Največja globina rezkanja: 80 mm
• Največja velikost profila: širina ≤120 mm, višina ≤150 mm
• Dimenzija stroja: 1700 × 800 × 1500 mm
• Teža: ≈ 450 kg

Tovarna in poprodaja

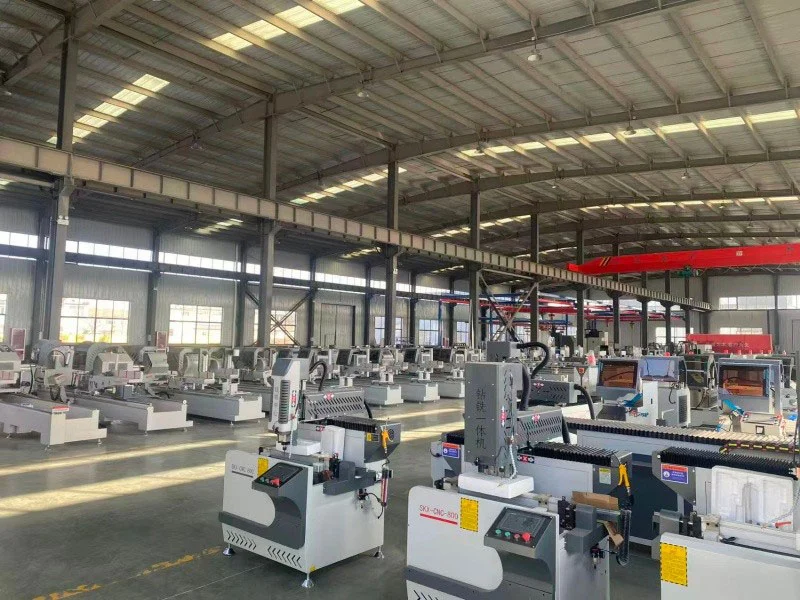

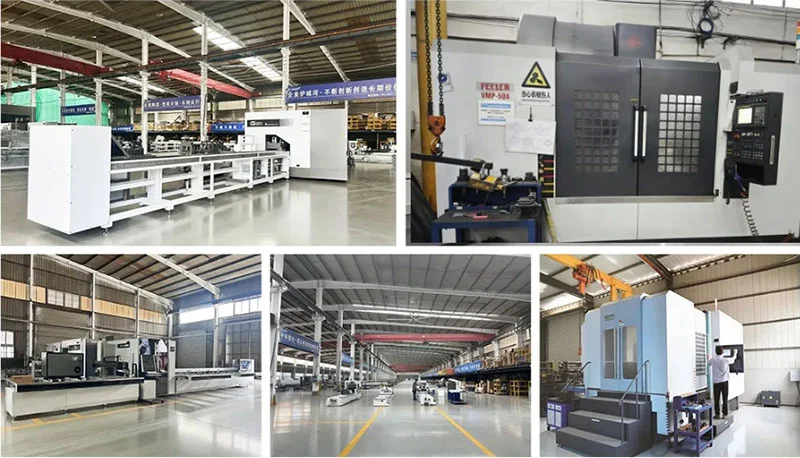

Podjetje Lebulang Machine upravlja svojo proizvodno lokacijo v Jinanu od leta 1996 in izdeluje stroje za obdelavo oken, vrat in profilov. TheDual Cut 4+2 Axis End Miller Thermal Break Aluminium proizvodna linijapošilja neposredno iz tovarne s certifikati CE in ISO. Enoletna konstrukcijska garancija je standardna. Navodila za oddaljeno namestitev, mediji za usposabljanje in spletna podpora so vključeni brezplačno. Potrošni material — rezila, čeljusti, tesnila — imamo na zalogi. Lahko se dogovorite za zagon na kraju samem.

pogosta vprašanja

V: Ali lahko vaša oprema upravlja tako s profili oken/vrat kot z aluminijastimi profili za zavese?

O: Da. Naša tovarna proizvaja inteligentne stroje za izdelavo vrat, oken in zaves. Na primer, delovna postaja G20/G50 upravlja strojno obdelavo v celotnem procesu, medtem ko naše žage znamke Lebulang režejo profile pod koti od 45° do 135°. Priporočamo opremo glede na vaše specifične proizvodne potrebe.

V: Ali je operacija zapletena? Ali potrebujem veliko kvalificiranih delavcev?

O: Stroje načrtujemo za upravljanje z minimalnim usposabljanjem. CNC sistem shranjuje prednastavljene programe, vmesnik pa uporablja preproste menije. Napredno znanje programiranja ni potrebno. Zagotavljamo brezplačno gradivo za usposabljanje, vodenje na daljavo in videoposnetke o namestitvi, s katerimi lahko vaše osebje hitro postane strokovno usposobljeno.

V: Kaj pa natančnost obdelave in dolgoročna stabilnost?

O: Uporabljamo ohišja strojev iz litega železa, linearne vodilne tirnice in pogone s krogličnimi vijaki s servo motorji. Osnovne komponente se pridobivajo od mednarodno priznanih dobaviteljev. Orodja z diamantno konico in samodejni sistemi mazanja pomagajo ohranjati kakovost rezanja in podaljšujejo življenjsko dobo komponent, kar podpira dosledno natančnost skozi čas.

V: Katere poprodajne storitve nudite?

O: Ponujamo 24-urno spletno podporo, enoletno garancijo in vseživljenjsko vzdrževanje. Na voljo je oddaljeno odpravljanje težav prek video klica. Če je potreben ogled na kraju samem, ga lahko organiziramo z doplačilom. Rezervni deli so na zalogi in jih je možno hitro odpremiti.
