CNC stroj za stiskanje vogalov s štirimi glavami

Osnovne funkcije

• Simultano stiskanje s štirimi glavami:TheCNC stroj za stiskanje vogalov s štirimi glavamidokonča vse štiri vogale okvirja v enem ciklu stiskanja. To skrajša čas rokovanja v primerjavi z alternativami z enojno ali dvojno glavo, kjer je treba okvir prestaviti in ponovno vpeti za vsak par vogalov.
• CNC servo pozicioniranje:Vsako stiskalno glavo namesti servo motor, ki poganja kroglični vijak. Operater izbere velikost okvirja na zaslonu na dotik, glave pa se samodejno premaknejo v želene položaje. Isti sistem shrani več okvirnih receptov. Natančnost ponovnega pozicioniranja je določena pri ±0,1 mm, z diagonalno napako običajno znotraj 1 mm in napako šiva pod 0,15 mm pod pravilno pripravljenimi profili.
• Razpon velikosti okvirja:Stroj obdeluje okvirje od 550 × 550 mm do 1800 mm v višino in 3000 mm v širino ter pokriva večino dimenzij aluminijastih okenskih in vratnih okvirjev, ki jih najdemo v stanovanjski in komercialni proizvodnji.
• Hidravlični sistem stiskanja:Vsako glavo poganja hidravlični cilinder z nazivnim tlakom olja 15 MPa in skupno stiskalno silo 48 kN. Hidravlično vezje uporablja dvostopenjsko zaporedje visokega in nizkega tlaka: hiter približevalni hod skrajša čas cikla, medtem ko zadrževanje visokega tlaka na koncu giba zagotavlja tesno kotno povezavo.
• Pnevmatske gibljive spone:Vpenjalne enote se samodejno premaknejo naprej za nalaganje okvirja in se umaknejo po stiskanju za razkladanje. Vpenjalna sila deluje iz dveh smeri, da drži profil na mestu in zmanjša tveganje deformacije med pritiskom.

Tehnične specifikacije

Kako deluje

TheCNC stroj za stiskanje vogalov s štirimi glavamideluje v zaporedju, ki se začne z vnosom dimenzij okvirja na zaslonu na dotik. Štiri stiskalne glave, od katerih je vsaka nameščena na osi krogličnega vijaka s servo pogonom, se samodejno premaknejo v programirane položaje. Izrezane in pripravljene aluminijaste profile operater namesti v vpenjala. Pnevmatske objemke se zaskočijo, da držijo profile na mestu, s pritiskom tako iz navpične kot vodoravne smeri. Ko je vpet, se hidravlični krog aktivira v dveh stopnjah: nizkotlačno hitro premikanje premakne orodja za stiskanje v stik z vogali profila, visokotlačno držanje pa uporabi celotno silo stiskanja 48 kN za dokončanje kotnega spoja. Po zadrževanju se spone sprostijo, orodja za stiskanje se umaknejo in končni okvir lahko odstranite. Vsi štirje vogali so dokončani v enem ciklu, zato okvirja ni treba prestavljati.

Ključne komponente

• Servo motorji in kroglična vretena:Vsaka od štirih glav je nameščena neodvisno s servo motorjem AC, ki je povezan z natančnim krogličnim vijakom. Ta ureditev zagotavlja ponovljivost ±0,1 mm in omogoča prestavljanje glav za različne velikosti okvirja brez ročne nastavitve.
• Hidravlični agregat:60-litrski rezervoar dovaja olje v štiri hidravlične cilindre skozi razdelilnik z ventili za regulacijo tlaka. Visoko-nizkotlačno dvostopenjsko zaporedje upravlja PLC prek elektromagnetnih ventilov.

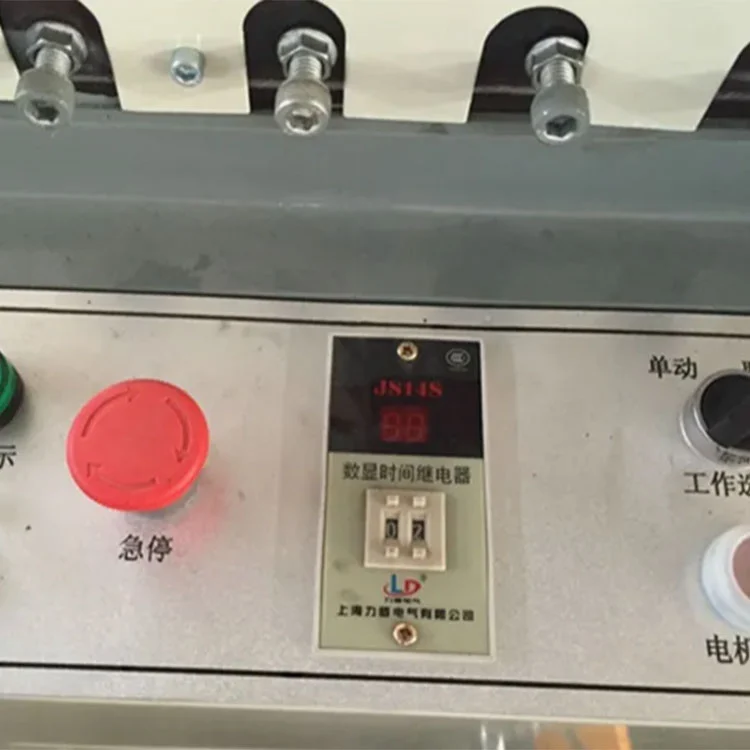

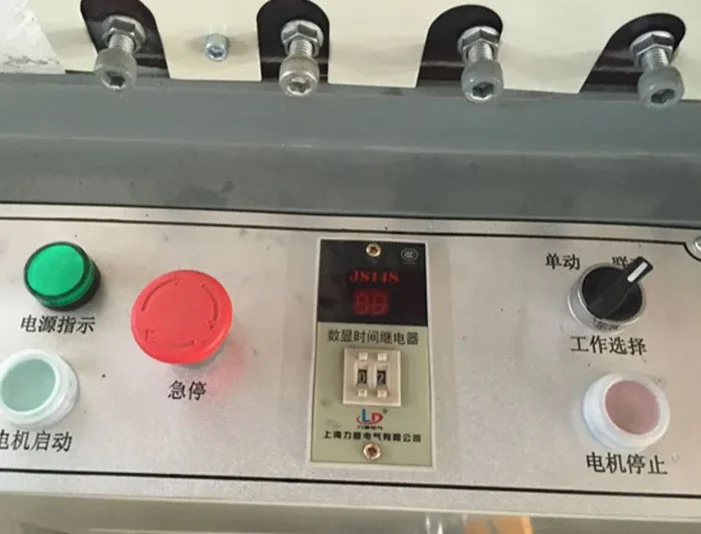

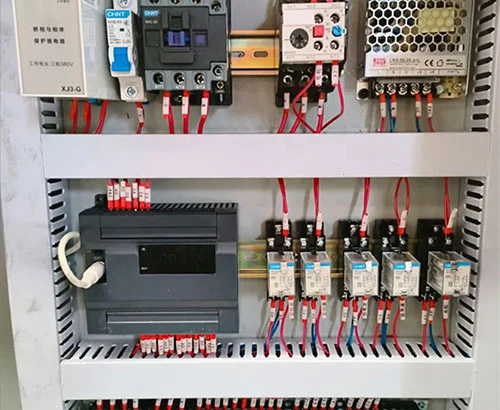

• Zaslon na dotik in PLC:Industrijski zaslon na dotik prikazuje nastavitve velikosti okvirja, shranjene programe, števce proizvodnje in alarmna sporočila. Recepte parametrov za običajno proizvedene dimenzije okvirjev je mogoče shraniti in priklicati.

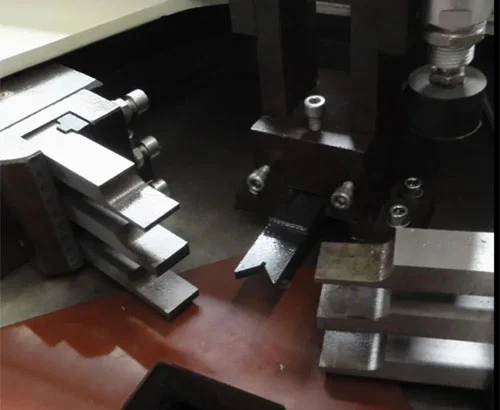

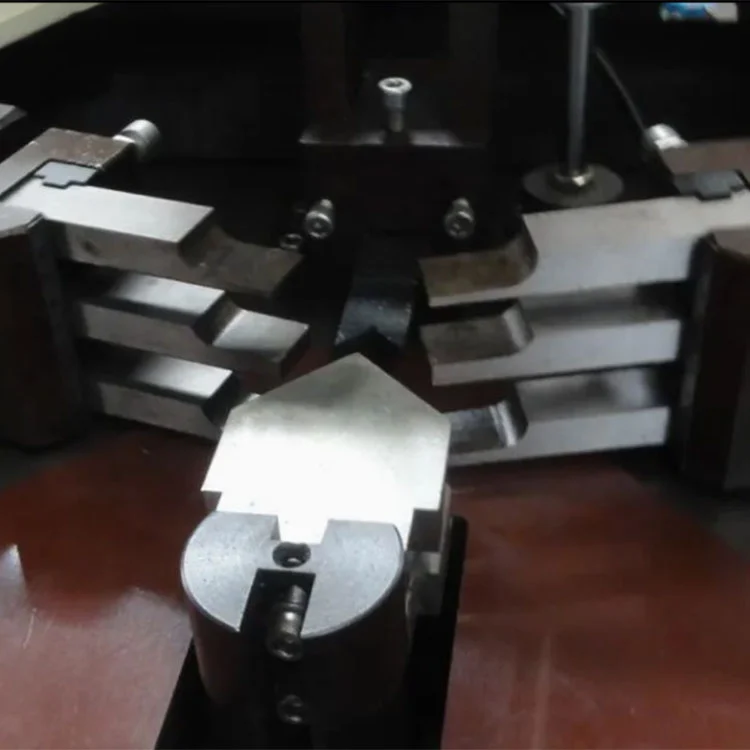

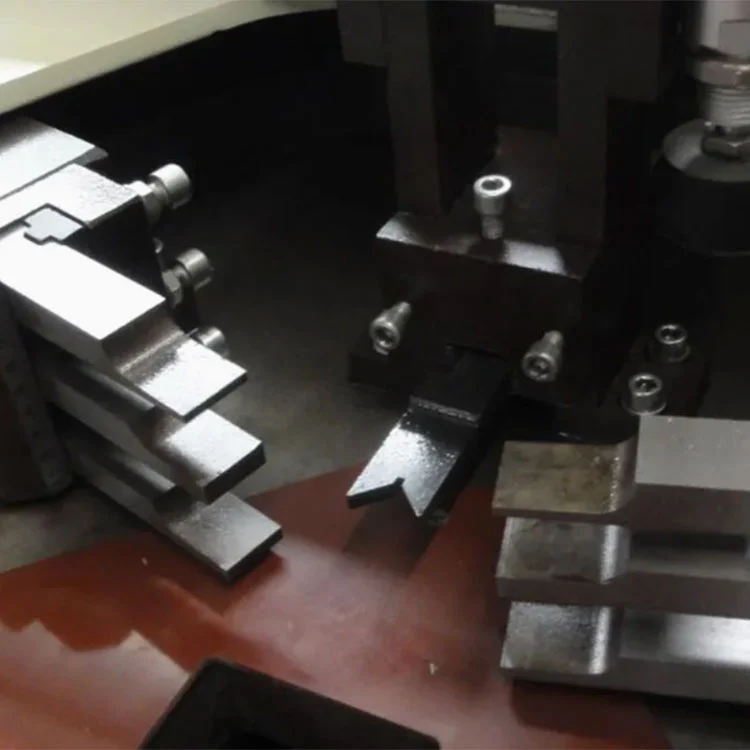

• Orodja za stiskanje:Noži za stiskanje iz kaljenega jekla so obdelani tako, da ustrezajo geometriji profila. Garniture orodij je mogoče zamenjati za različne prereze profila. Noži so nastavljivi po globini in poravnavi.
• Pnevmatski vpenjalni sistem:Objemke se premikajo naprej in umikajo na linearnih vodilih. Vpenjalno silo zagotavljajo pnevmatski cilindri s tlakom, reguliranim na 0,5–0,8 MPa. Dvosmerna vpenjalna zasnova uporablja silo z dveh strani za stabilizacijo profila med stiskanjem.
• Machine frame:Varjena jeklena konstrukcija podpira štiri premikajoče se glave in fiksno osrednjo delovno mizo. Okvir je zasnovan tako, da se upira reakcijskim silam, ki nastanejo med stiskanjem, in ohranja poravnavo glave skozi čas.

Scenariji uporabe

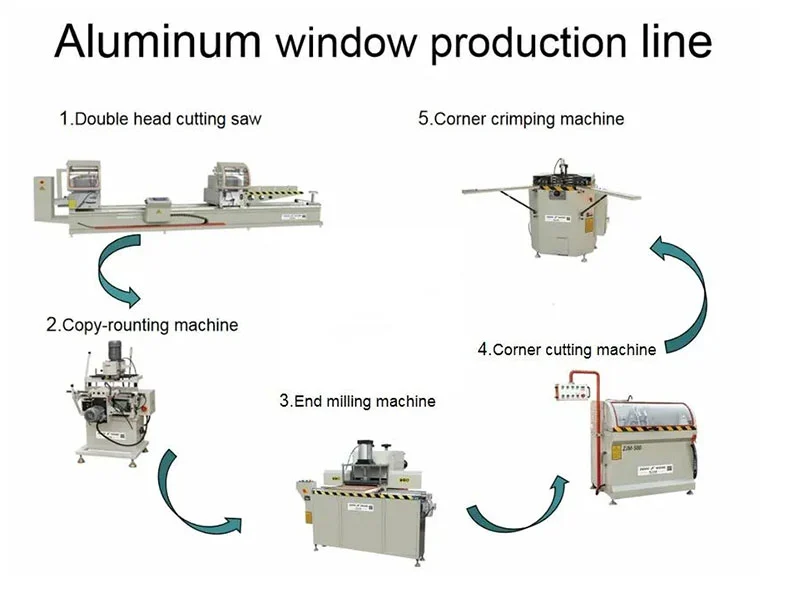

Izdelava aluminijastih oken

Stiskanje krilnih, drsnih in toplotno izoliranih okenskih okvirjev.

Izdelava aluminijastih vrat

Kotna montaža vhodnih vrat, balkonskih vrat, ognjevarnih alu vrat, notranjih alu podbojev.

Zavese in gradbeni profili

90° kotno stiskanje aluminijastih stebrov, prečk in fasadnih profilov.

Proizvodnja v velikih količinah

Uporablja se v srednjih in velikih tovarnah aluminijastih vrat in oken, kjer dokončanje štirih vogalov v enem ciklu skrajša čas obdelave na okvir in podpira večjo dnevno proizvodnjo.

Proizvajalec in garancija

Shandong Lebulang Precision Machinery Co., Ltd., ki deluje kot Lebulang Machine, proizvaja opremo za obdelavo oken in vrat iz aluminija in PVC v svojem obratu v Jinanu od leta 1996. Podjetje upravlja raziskave in razvoj, strojno obdelavo, montažo, testiranje in prodajo znotraj podjetja. TheCNC stroj za stiskanje vogalov s štirimi glavamije izdelan v skladu s tem integriranim sistemom in dobavljen neposredno v tovarni s certifikatoma CE in ISO 9001. Enoletna garancija pokriva glavno strukturo. Vključena je tehnična podpora na daljavo, vključno z video diagnozo in vodenjem delovanja. Rezervni deli, kot so stiskalni noži, tesnila in filtrirni elementi, so na zalogi in jih je mogoče naročiti posebej. Montaža in zagon na kraju samem se lahko dogovorita za doplačilo.

pogosta vprašanja

V1: Kaj pomeni CLM4S?

A: CNC kotni stroj s 4 glavami Servo. "4" se nanaša na štiri neodvisne stiskalne glave.

V2: Kakšna je največja velikost okvirja, ki jo stroj lahko prenese?

O: Standardna konfiguracija obravnava okvirje do 1800 mm višine in 3000 mm širine. O nestandardnih velikostih se lahko dogovorimo ob naročilu.

V3: Ali je stroj težko upravljati za nove delavce?

O: Upravljanje poteka prek zaslona na dotik s shranjenimi okvirnimi programi. Na voljo sta priročnik v angleškem jeziku in video usposabljanje. Večina operaterjev se dnevne rutine nauči v enem do dveh delovnih dneh.

V4: Katere vrste plačil in pogoji dostave so na voljo?

O: Plačilo je mogoče izvesti s T/T ali L/C v glavnih valutah, vključno z USD, EUR in GBP. Standardni pogoji dostave so FOB Qingdao ali Jinan. Sprejemljivi so tudi CFR, CIF in EXW, odvisno od destinacije pošiljanja.

V5: Ali je mogoče orodje za stiskanje prilagoditi za določene profile?

O: Da, stiskalne nože je mogoče obdelati tako, da se ujemajo s prečnim prerezom profila stranke. Med postopkom naročanja je potreben vzorec profila ali risba za izdelavo pravilnega kompleta orodij.
